Residencia The Gate / Vincent Callebaut Architectures

  • Arquitecto:Vincent Callebaut Architectures
  • Ubicación:Distrito de Heliopolis, El Cairo, Egipto
  • Fecha:2015-2019
  • Estado:Diseño esquemático / Permiso de construcción
  • Superficie del Proyecto:450.000 m2
  • Cliente:Abraj Misr, Urban Development, Cairo, Egypt
  • Equipo de Proyecto:Agnes Martin, Jiaoyang Huang, Fabrice Zaini, Maguy Delrieu, Vincent Callebaut.
  • Coste:EGP 4,5 bn.

.

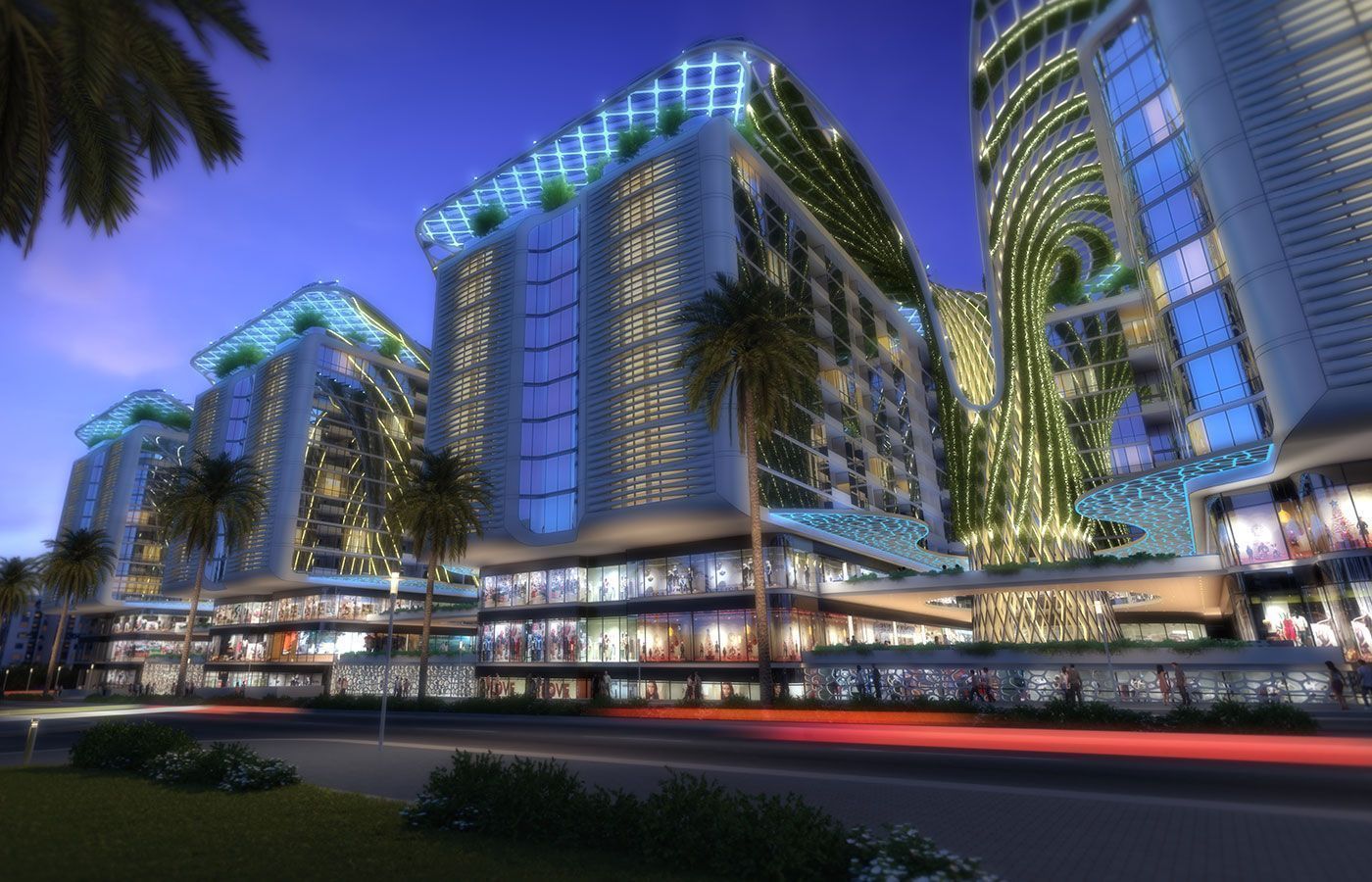

The Gate

Residencia The Gate – Descripción de Vincent Callebaut Architectures.

.

Ubicación y Filosofía del Proyecto

«Es hora de que El Cairo presencie la creación de un emblemático edificio sostenible que exprese el futuro de la ciudad Victorious, después de décadas de degradación urbana y también después del reciente pasaje de agitación – representa la demanda de mirar hacia el pico de orientación hacia el futuro que los desarrolladores buscarían.» Abraj Misr

Nuestro cliente «Abraj Misr» está desarrollando un nuevo sitio en una ubicación muy estratégica en El Cairo, en la calle Al Noha en Nasr City (calle vital). El sitio está vecindado con grandes proyectos, ya sea construidos (por ejemplo, City Stars) o en construcción (por ejemplo, DeltaDevelopment Project en Al NasrRoad), o proyectos potenciales (por ejemplo, Al Tayyar Land en Al Nasr Road). El sitio goza de fuertes conexiones con el aeropuerto de El Cairo y las principales arterias de El Cairo como Al Nasr Road (Auto Strad) y Al Orouba Road.

Courtesy of Vincent Callebaut Architectures.

En el corazón de este nuevo Cairo, la residencia«The Gate» es una innovadora idea de diseño de Edificio Verde, que representa la combinación de árboles y edificios y metamorfosea la ciudad en un ecosistema vertical, verde, denso e hiperconectado. El principal objetivo detrás de esta propuesta urbana es concienciar sobre la arquitectura verde sostenible para luchar contra el calentamiento global con el fin de mantener una Tierra ecológica para nuestra próxima generación.

El proyecto muestra una gran ambición en energía verde y tecnología. Un techo solar que cubre la zona comercial, terrazas verdes y villas cielo unifica parcialmente arquitectónicamente todo el complejo. Este techo ofrece la posibilidad de maximizar la energía verde; Proporcionando sombra cuando sea necesario, disminuyendo así la demanda en ventilación mecánica. Este techo es también el soporte para los paneles solares y tubos de calefacción solar, y para los jardines verticales verdes.

Courtesy of Vincent Callebaut Architectures.

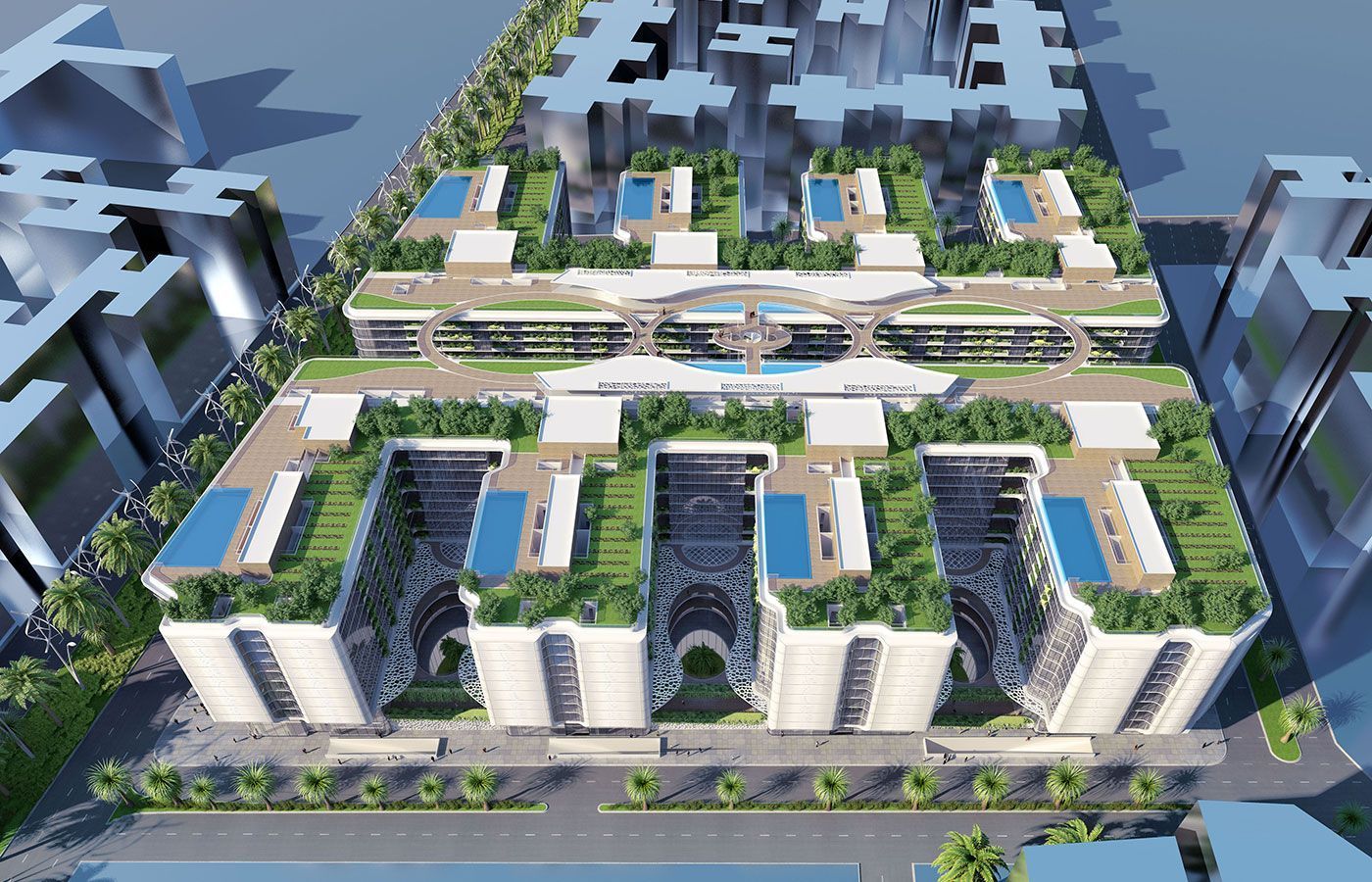

Volumetría del proyecto

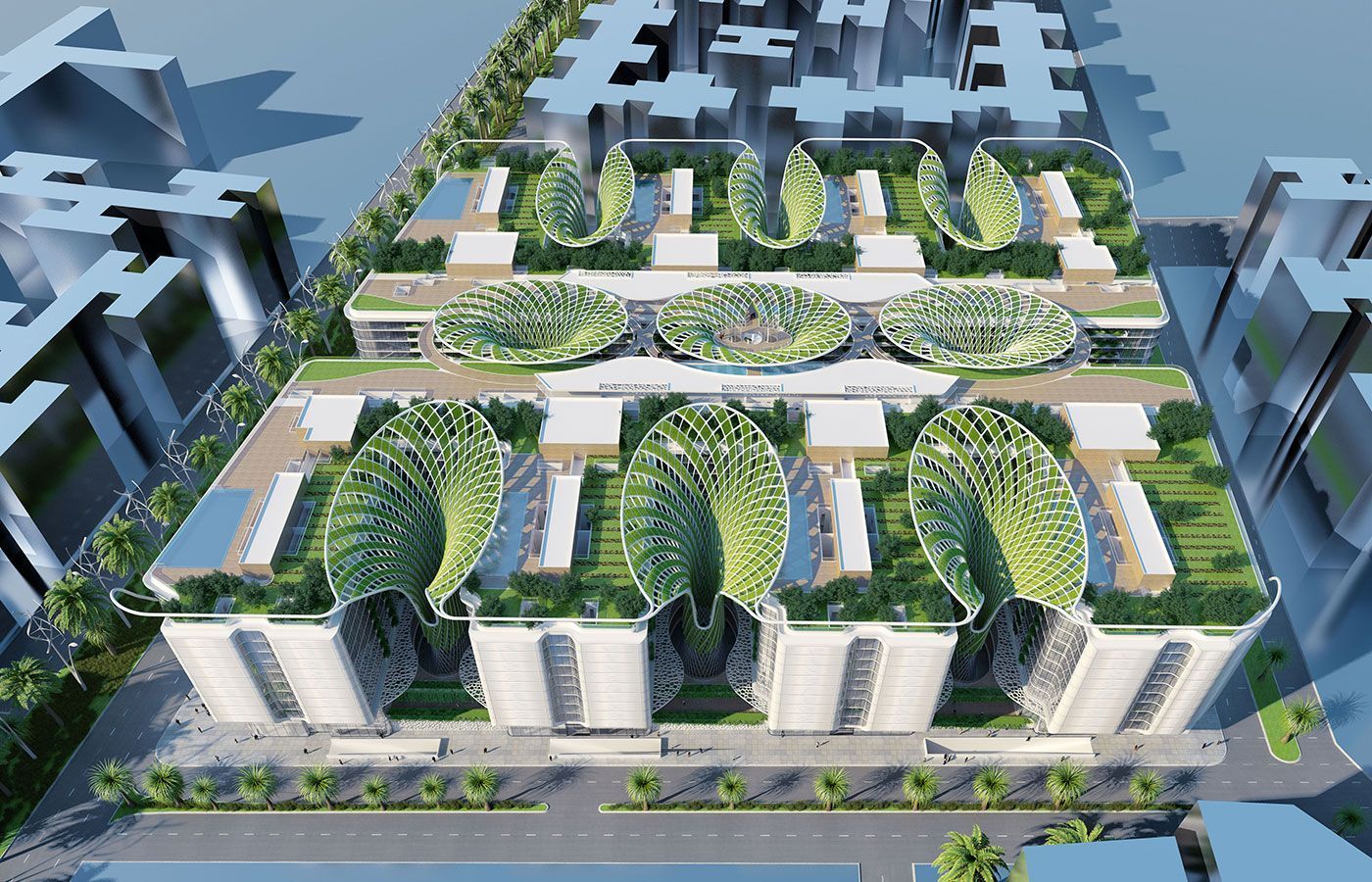

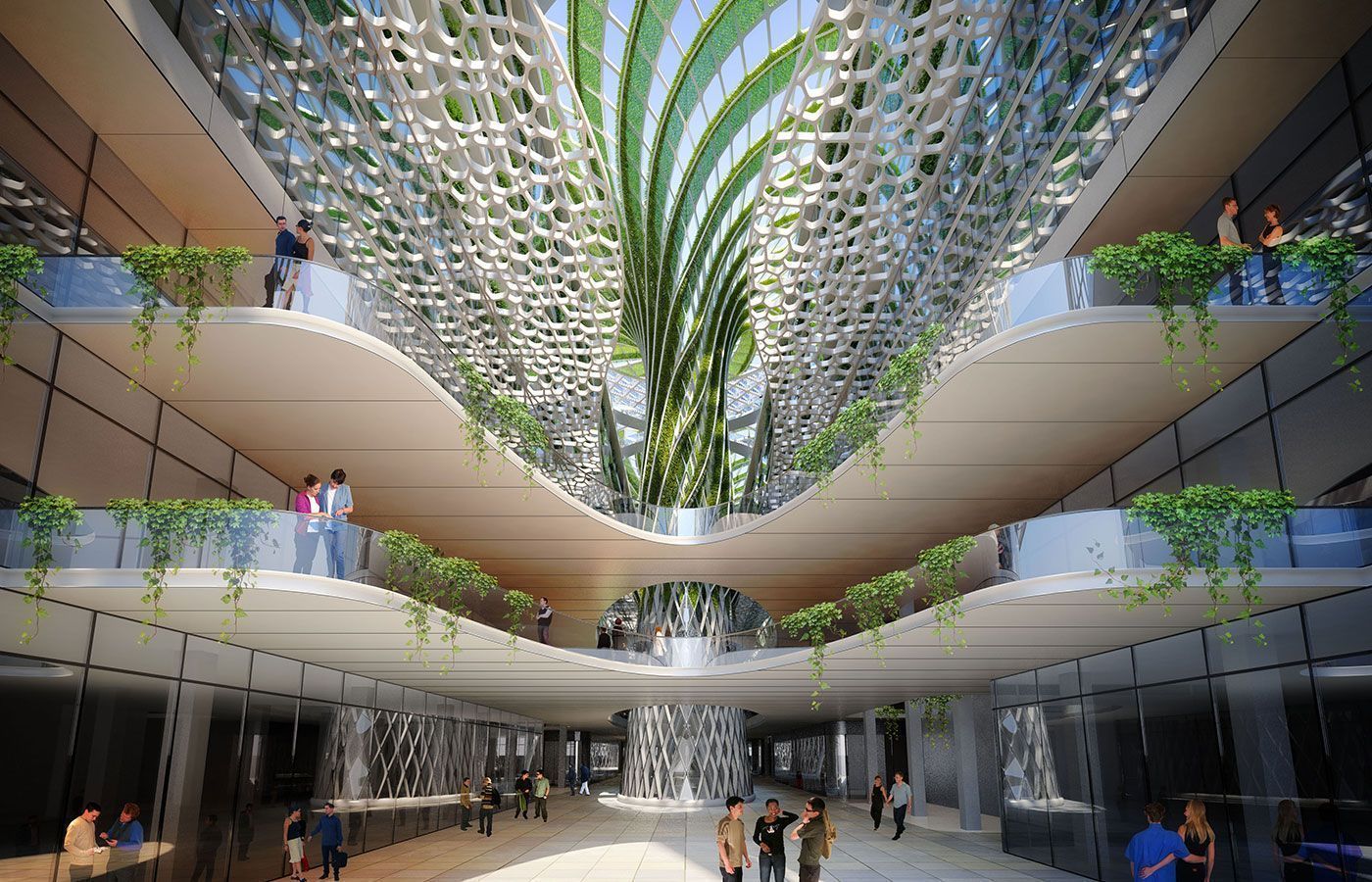

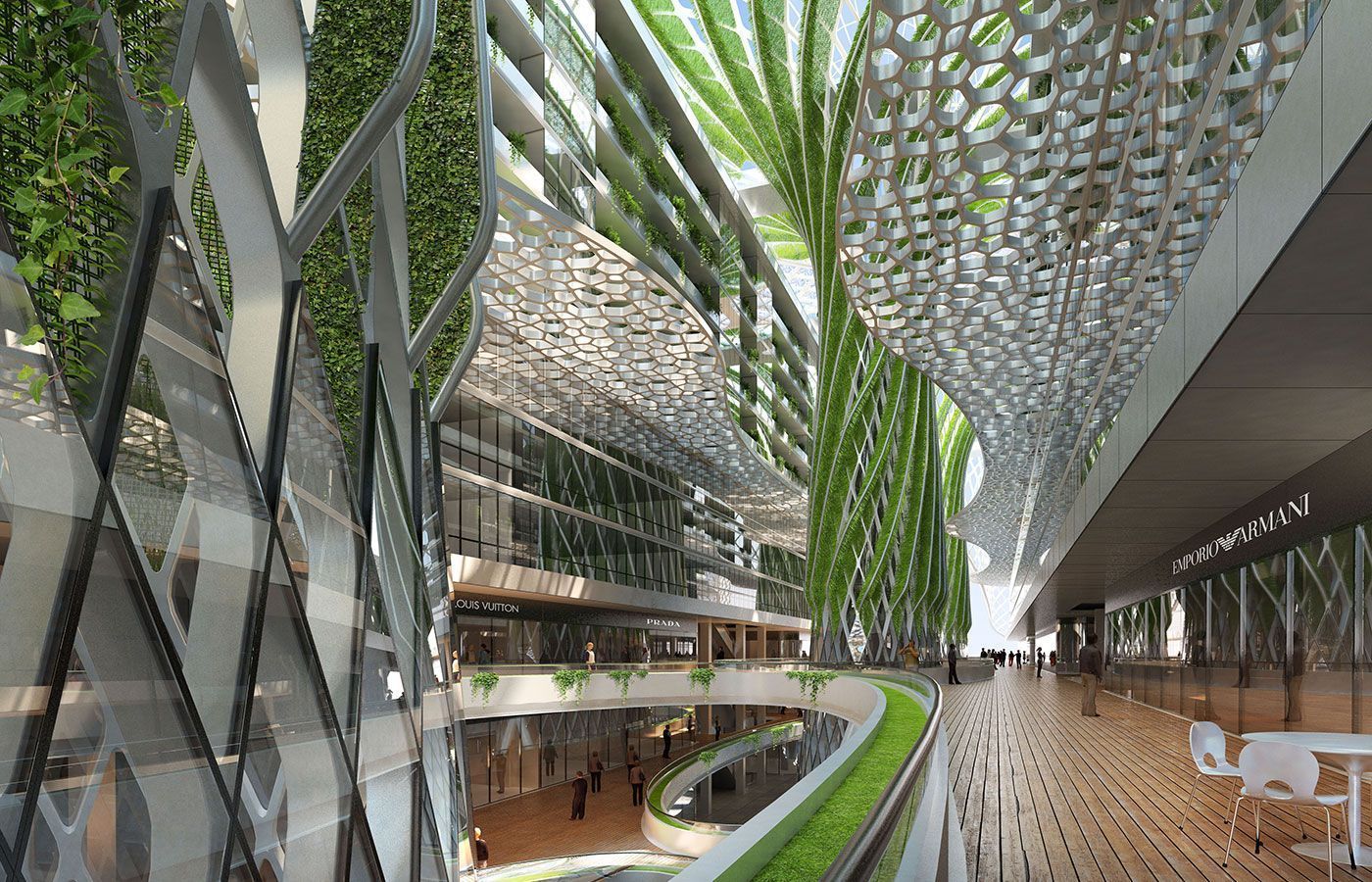

Volumetricamente, la Residencia «The Gate» se organiza en torno a una calle central denominada «el Boulevard» que actúa virtualmente como columna vertebral del proyecto habitacional. Los 1000 apartamentos están organizados en edificios rectangulares, las formas “U”, unidas a la calle central.

El objetivo es crear un hito sostenible en el Nuevo Cairo mediante la transformación de esta eficiente masa de edificios, multiplicando las vistas en perspectiva hacia las calles, en un enorme oasis urbano. El programa proporciona un estacionamiento subterráneo en 4 niveles; 1 nivel de supermercados, 3 niveles de área comercial comenzando en el nivel del suelo conectado con la calle Nozha, y finalmente 9 niveles de vivienda integrando 3 niveles de oficinas a lo largo de la calle interior.

Courtesy of Vincent Callebaut Architectures.

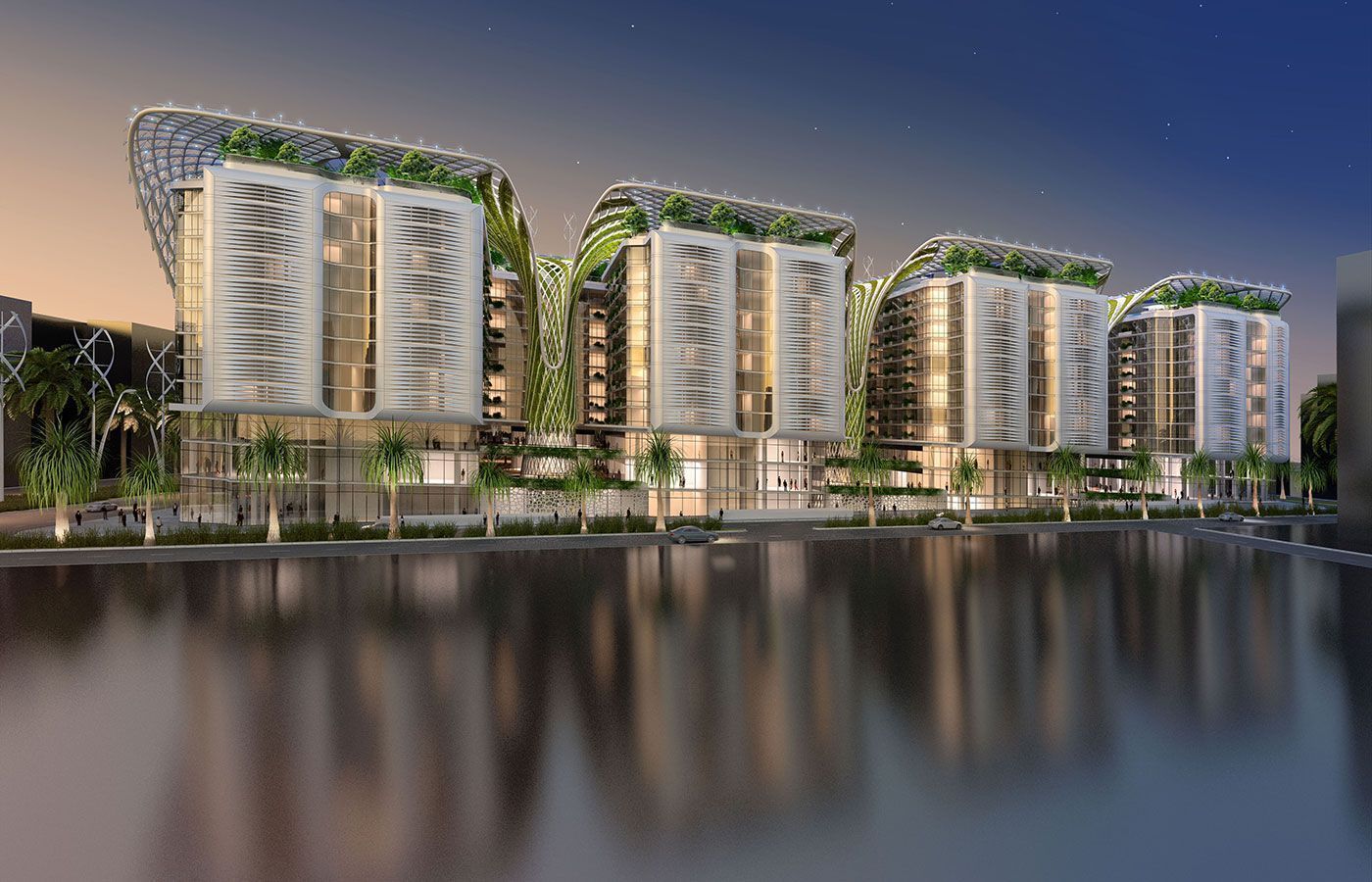

La masa del edificio es refinada por el ablandamiento de todos los bordes de las formas «U». Las fachadas de los 9 pisos de viviendas se conciben como una sedimentación horizontal del vidrio e-low y la piedra blanca pulida. En ambos extremos, las fachadas se inspiran en las branquias de peces que actúan como sombrillas. Alrededor, las juntas huecas lineales en acero se extienden horizontalmente en todos los bloques para mantener un volumen de edificio global elegante. Todos los balcones se transforman en jardines suspendidos a lo largo del perímetro de las fachadas para crear cascadas verdes que caen en cada patio.

Por debajo de los 9 niveles de vivienda, los 3 niveles comerciales presentan dos tipologías de fachadas:

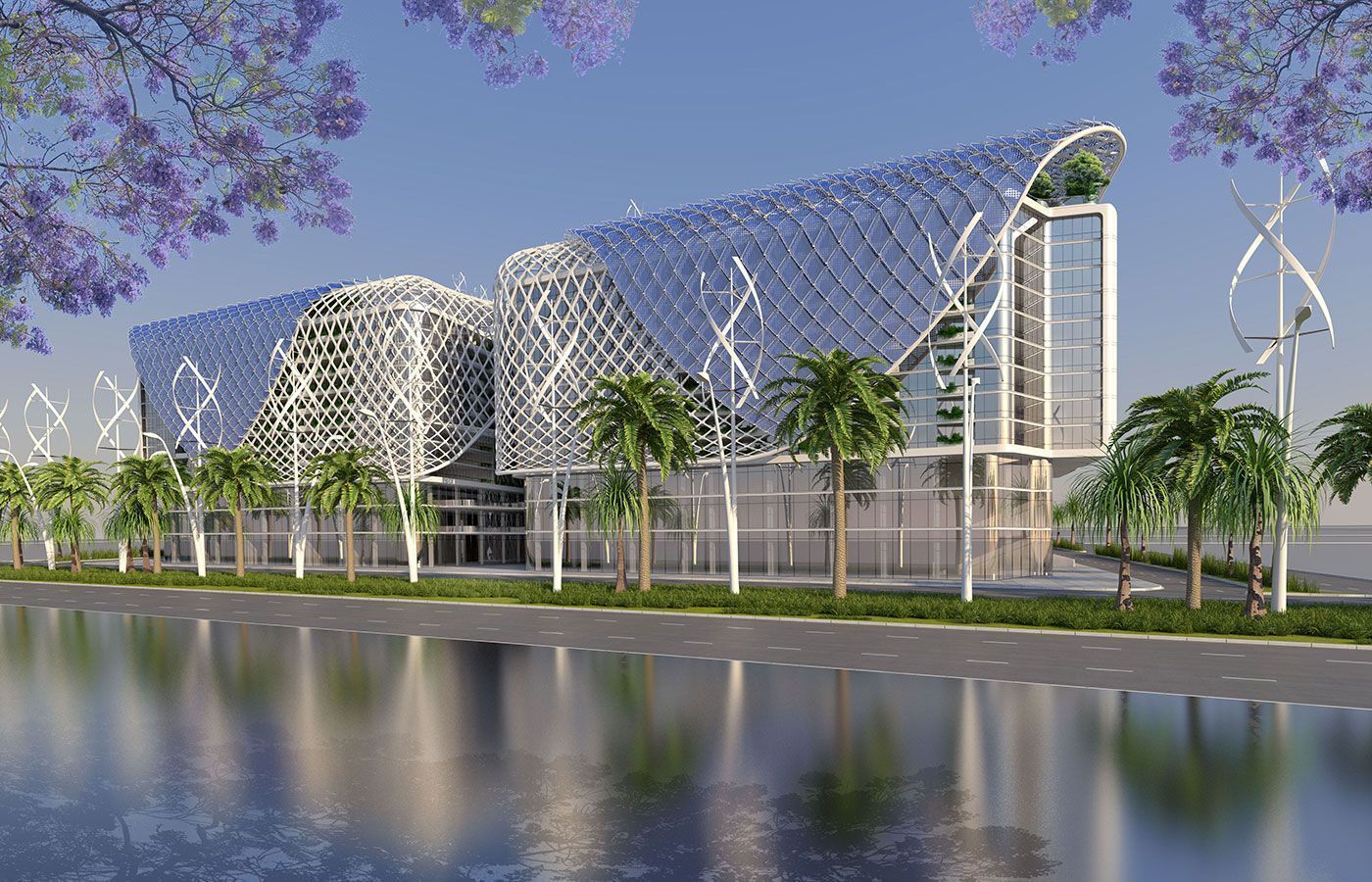

Un muro cortina transparente se establece a lo largo del paseo y a lo largo de la calle trasera y la calle Nozha. Este muro cortina está marcado por paredes verdes que indican las entradas principales hacia el centro comercial y los vestíbulos de cada bloque de apartamentos. Dentro de los patios, las fachadas se desarrollan con una estructura de voronoï que presenta formas orgánicas inspiradas en la estructura de un arrecife de coral con una densidad progresiva de abajo hacia arriba. Estas fachadas están unidas por puentes de pie que atraviesan las terrazas verdes. Estas terrazas verdes dentro de cada patio están cubiertas por una pantalla de voronoï para el crecimiento de las plantas trepadoras para limitar las vistas indiscretas entre los pisos comerciales y los pisos de la vivienda. Esta pantalla voronoï también se integra a lo largo de la calle interior entre los pisos de las oficinas y los pisos de la vivienda.

Courtesy of Vincent Callebaut Architectures.

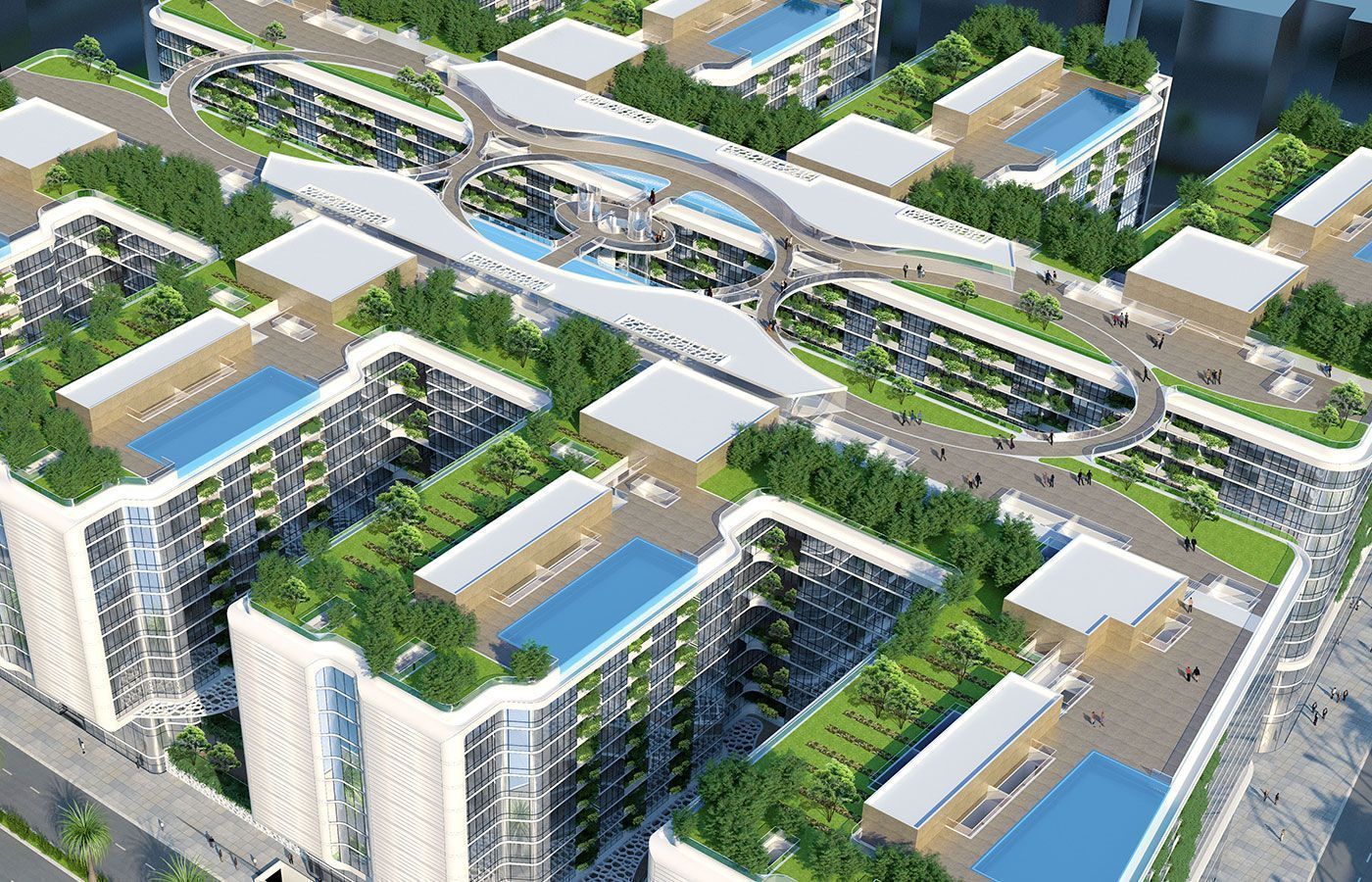

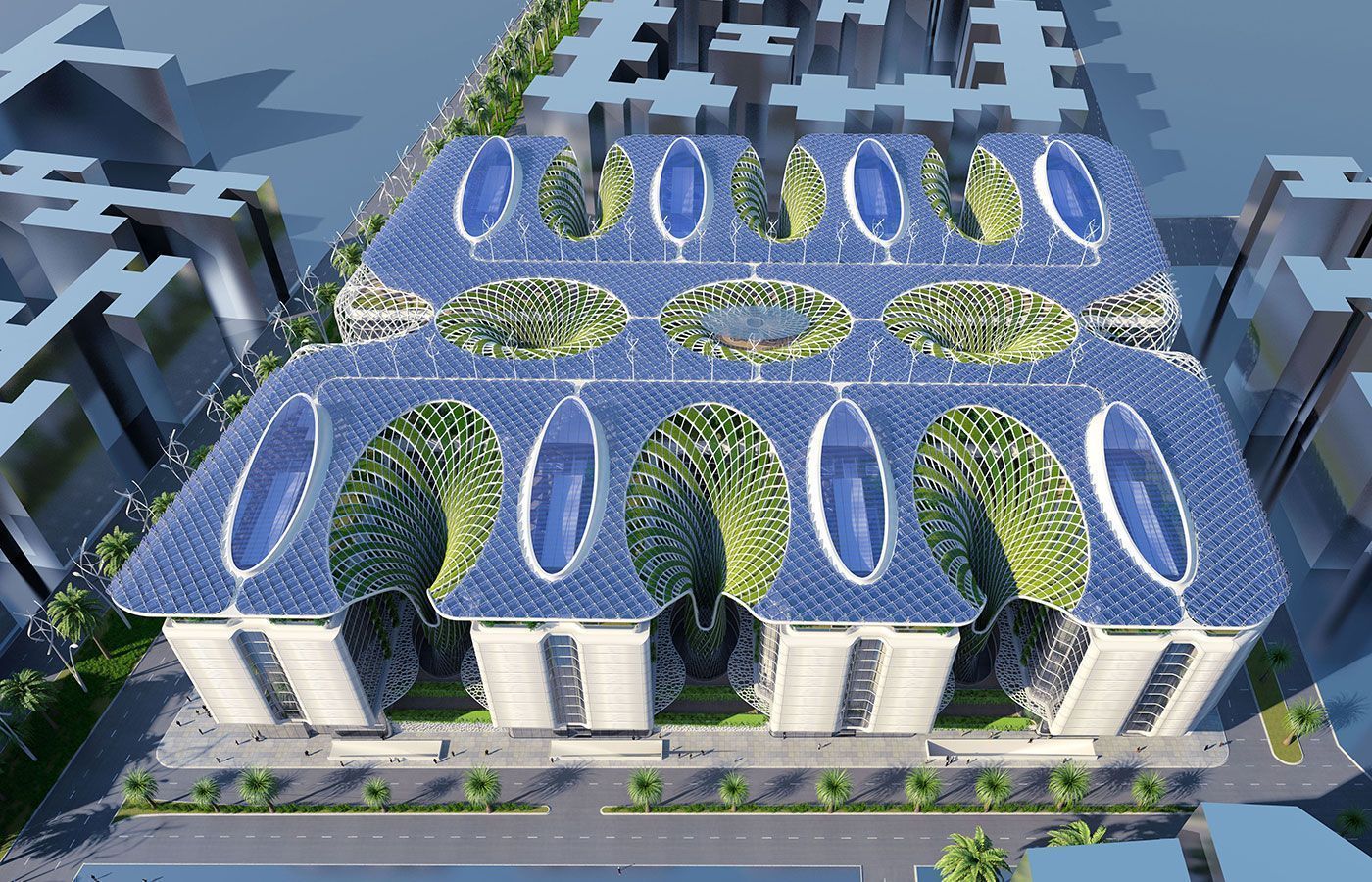

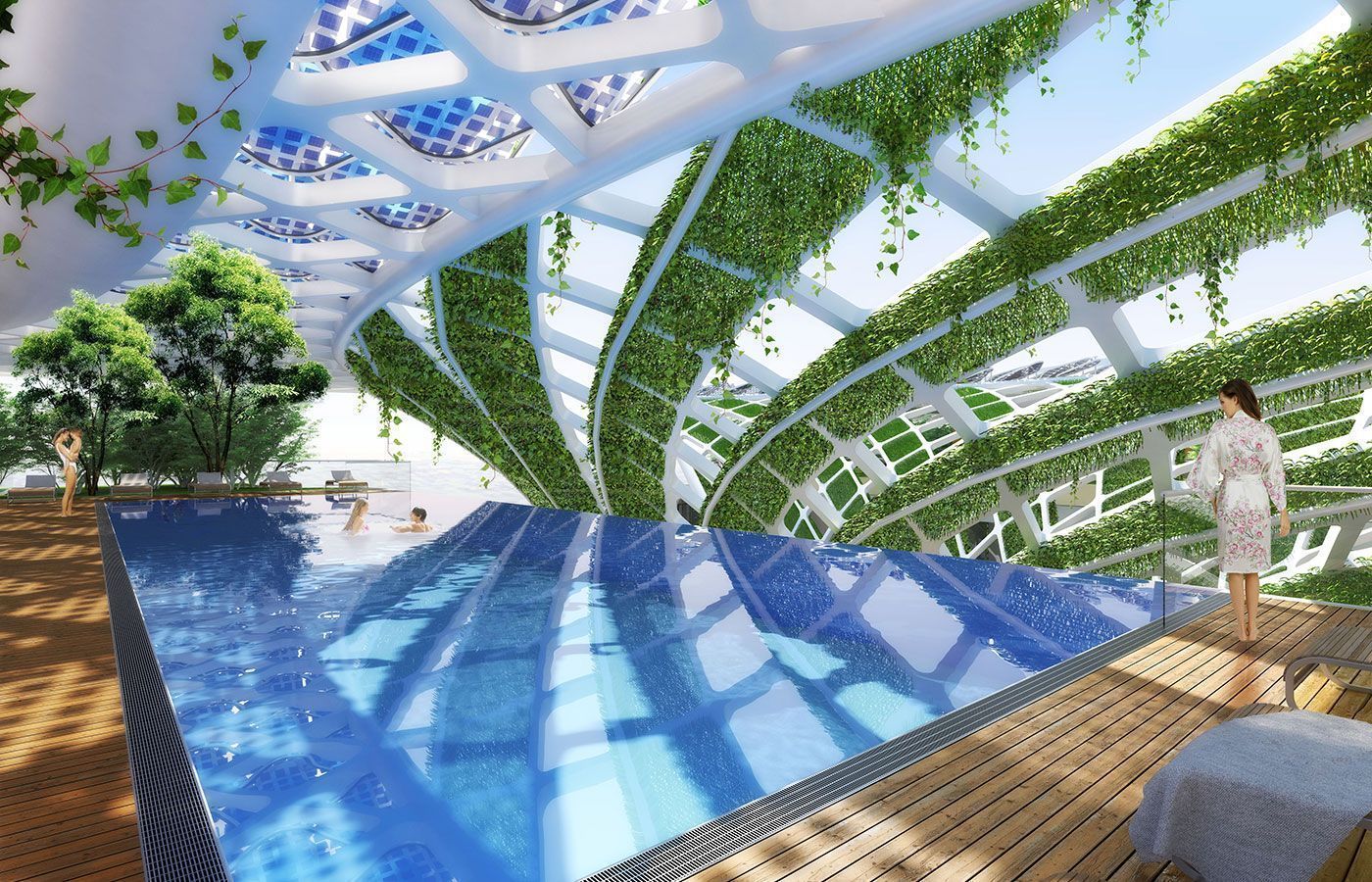

El techo de todo el complejo se transforma en un gran jardín comunitario en el cielo egipcio. Las dos parcelas están unidas por puentes. La azotea se convierte en la quinta fachada del proyecto y un área común de juegos infantiles, huertos, piscinas infinity y área deportiva para todas las familias que viven en este proyecto.

La ambición del Proyecto The Gate es crear un nuevo prototipo de ecosistema habitado que combine principios de pasivhaus y tecnología de energía renovable para asegurar el 50% de ahorro de energía. El edificio está diseñado para disminuir su huella de carbono, y para reciclar parte de sus propios residuos como el agua gris, por ejemplo.

Courtesy of Vincent Callebaut Architectures.

Para lograr este objetivo, una superficie de malla matemática se despliega por encima de todos los volúmenes del edificio como un vestido trenzado. Esta segunda capa de acero blanco y cables permite integrar en el techo las células fotovoltaicas, los tubos térmicos y las paredes verticales. La superficie horizontal del techo se convierte en árboles gigantescos para bajar, hacia el sótano, las cargas de la estructura.

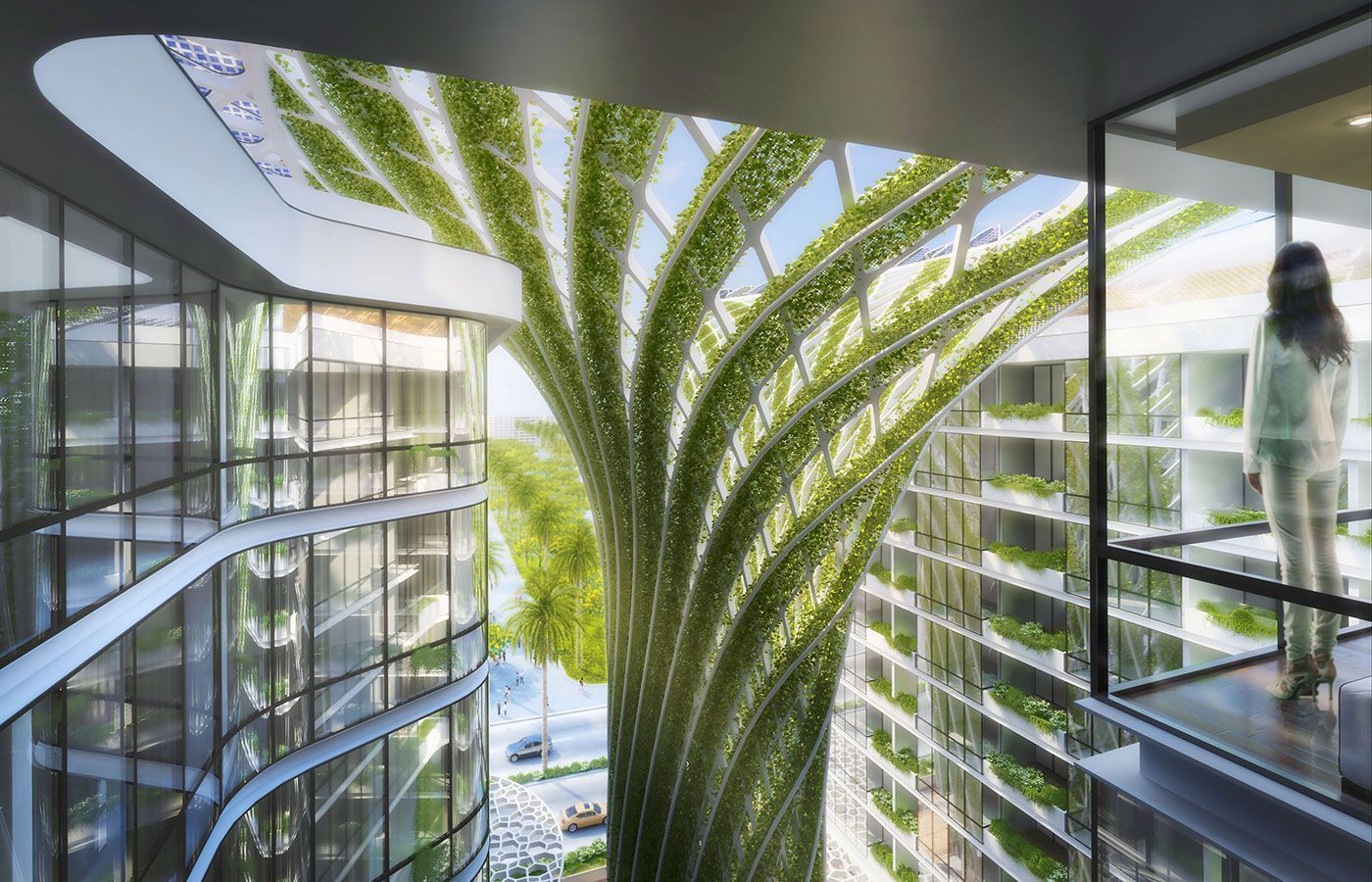

Estos Megaárboles se convierten en la fuerte identidad escultórica del proyecto pero en primer lugar son concebidos para ventilar naturalmente todos los espacios del sótano y para refrescar naturalmente los patios y la calle interior. A lo largo de la calle trasera y la calle Nozha, la estructura del techo se convierte en una sombrilla vertical y una barrera de sonido para proteger a los residentes del sol y el ruido.

Courtesy of Vincent Callebaut Architectures.

Características verdes arquitectónicas

El proyecto The Gate es el justo equilibrio entre una distribución muy eficiente de 1000 apartamentos y una identidad muy contemporánea y sostenible. Este proyecto será el nuevo símbolo de la construcción de un edificio inteligente en el corazón del Nuevo Cairo, la simbiosis correcta entre la alta calidad de vida y el respeto del medio ambiente.

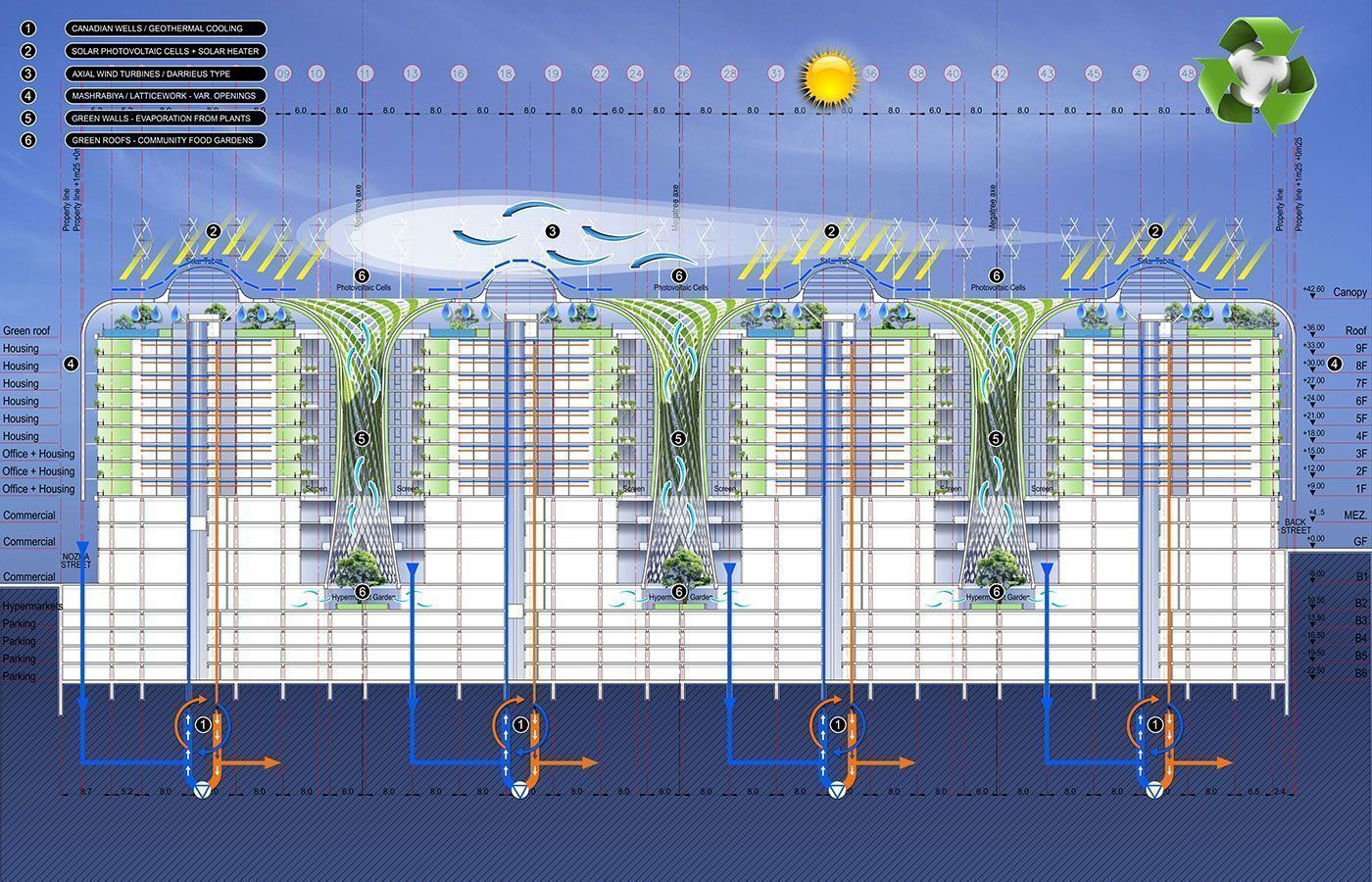

Por lo tanto, el proyecto The Gate está diseñado de acuerdo con las normas bioclimáticas (ciclo solar, direcciones de los vientos prevalecientes, especies endémicas, etc.) y la integración de energías renovables (turbinas eólicas, energía solar térmica, fotovoltaica Energía solar, energía geotérmica, biomasa, etc.) por otro lado.

Courtesy of Vincent Callebaut Architectures.

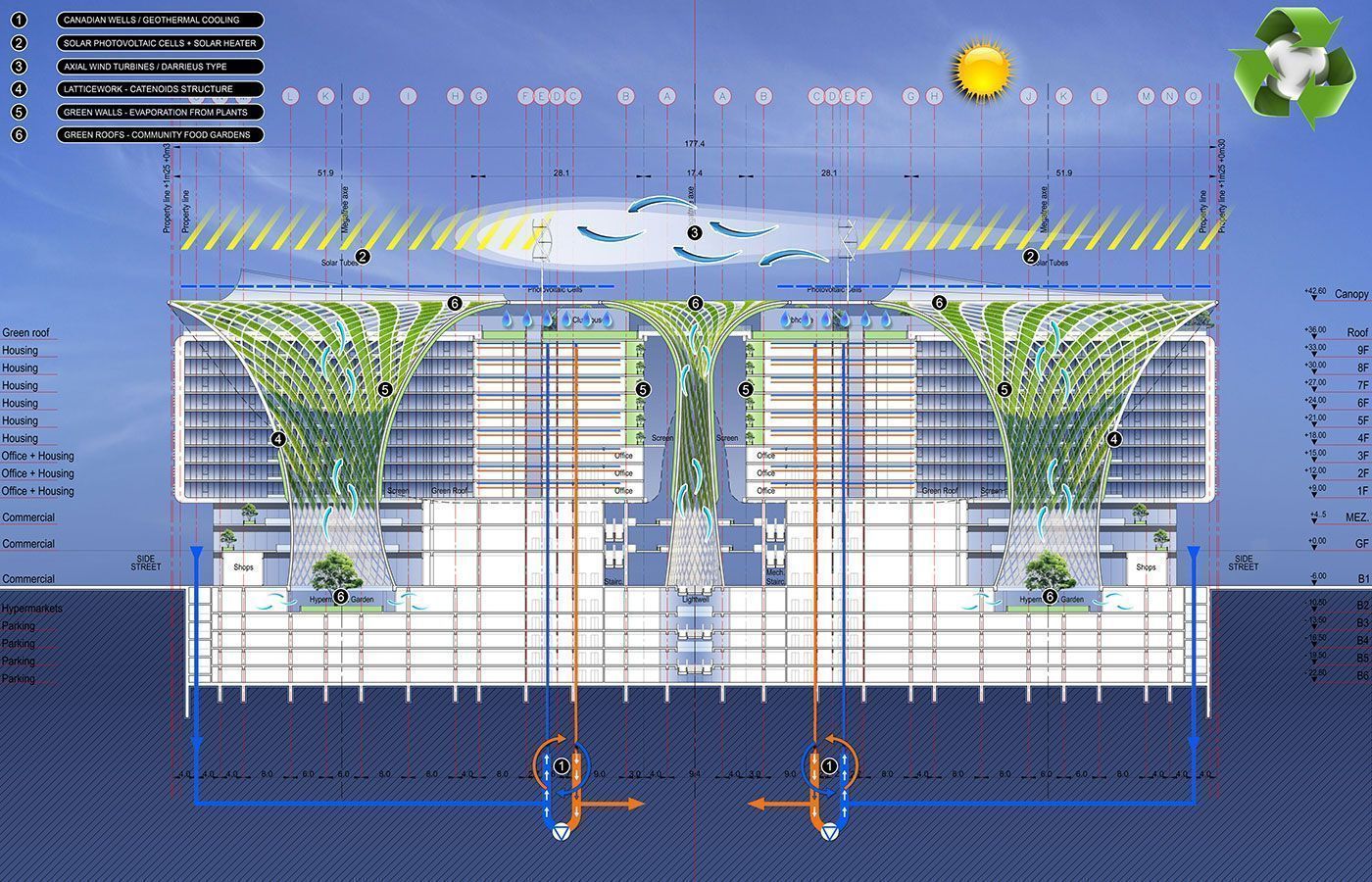

Las 8 características de arquitectura verde integradas en el proyecto son:

  1. Los captadores de viento se transformaron en mega árboles en medio de cada patios verdes.
  2. El sistema de enfriamiento geotérmico pasivo integrado a lo largo de cada núcleo con los ejes verticales.
  3. Las células solares fotovoltaicas que cubren todo el techo solar y las fachadas oeste y este.
  4. Los tubos del calentador solar situados en el techo sobre cada núcleo.
  5. Las turbinas de viento integradas a lo largo de la columna vertebral axial en ambos extremos del paseo.
  6. La cubierta ajardinada cubre todo el complejo mejorando la inercia térmica del techo.
  7. Muros vivos crecen a lo largo de los 9 Megaárboles y el sistema Fogger para el riego automático refrescando la atmósfera.
  8. El uso de Mobiliario Reciclable y / o Reciclado se recomienda a los futuros residentes con el fin de disminuir su huella de carbono.
Courtesy of Vincent Callebaut Architectures.

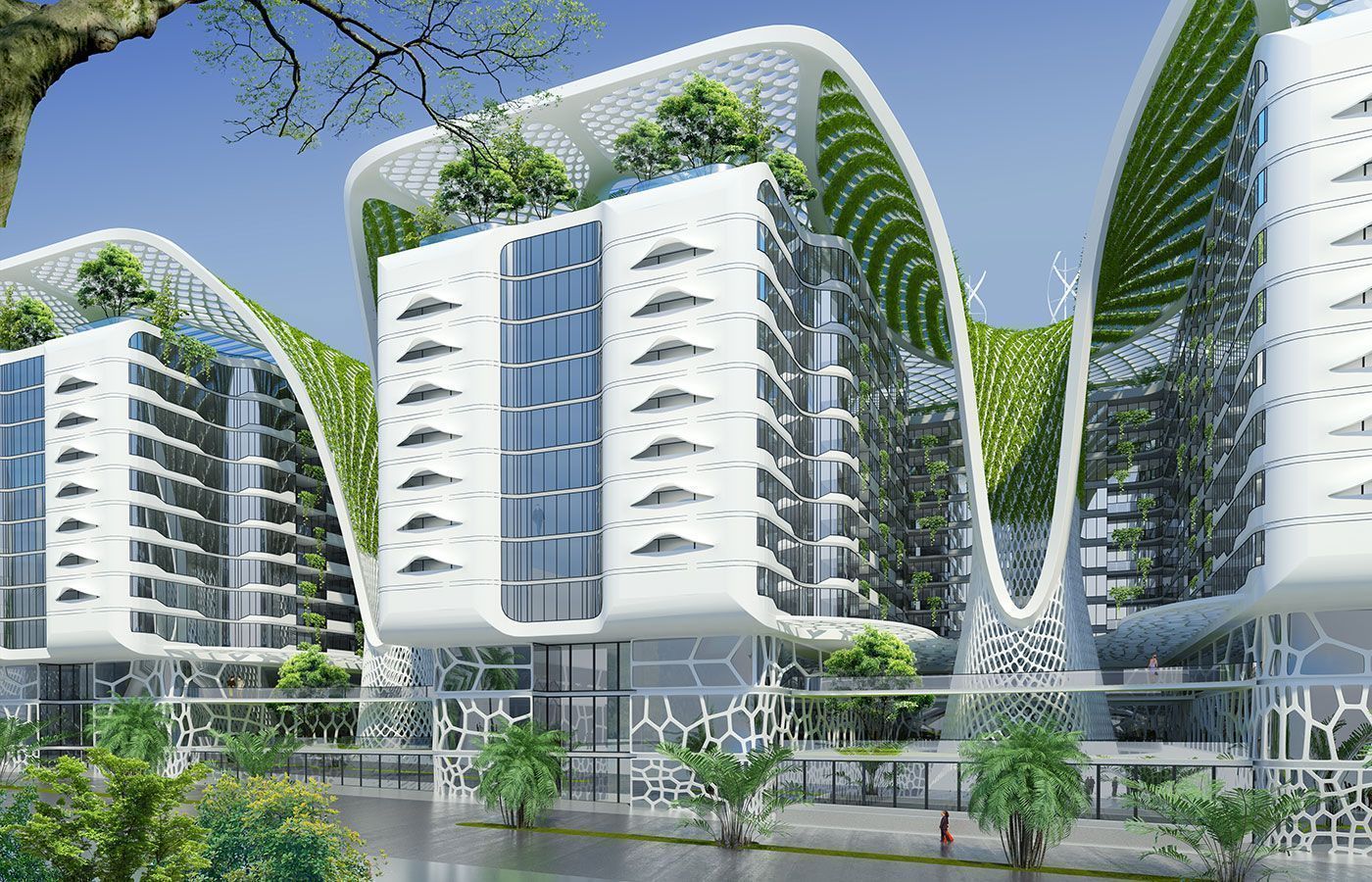

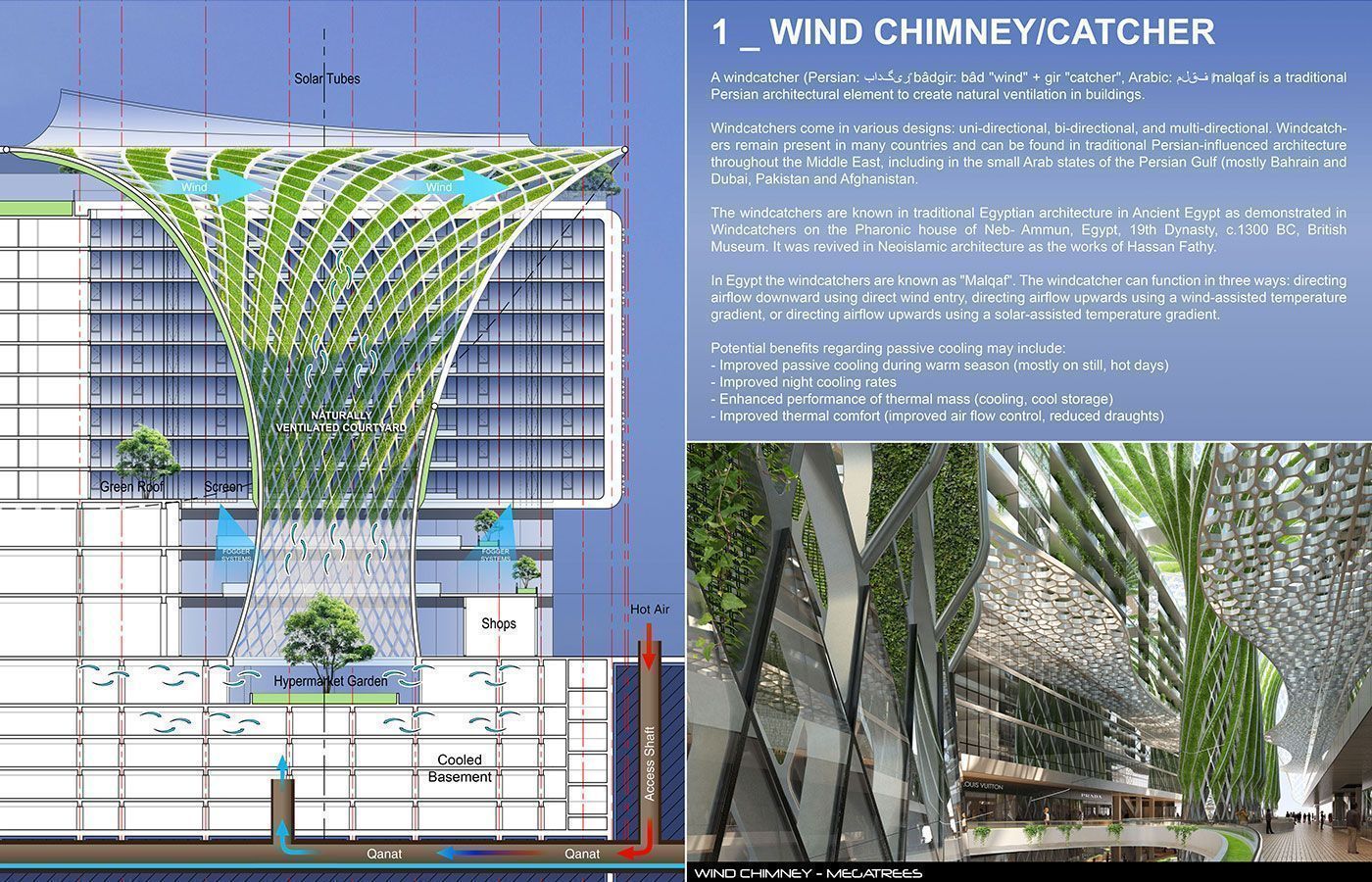

1. Captadores de viento

Los captadores de viento son conocidos en la arquitectura egipcia tradicional en el Antiguo Egipto, como se han visto captadores de viento en la casa faraónica de Neb-Ammun, Egipto, 19th Dynasty, British Museum. Fue revivido en la arquitectura neo-islámica como en las obras de Hassan Fathy.

En Egipto los captadores se llaman “Malqaf”. El captador de viento puede funcionar de tres maneras: dirigir el flujo de aire hacia abajo usando la entrada directa del viento, dirigir el flujo de aire hacia arriba usando un gradiente de temperatura asistido por el viento, o dirigir el flujo de aire hacia arriba usando un gradiente de temperatura asistido por energía solar.

Los 9 megaárboles son de hecho 9 captadores de viento grandes y los beneficios potenciales con respecto a este sistema de enfriamiento pasivo natural pueden incluir:

–  Mejora del enfriamiento pasivo durante la temporada de calor (sobre todo en días calurosos).

– Mejora de las tasas de enfriamiento nocturno.

– Mayor rendimiento de la masa térmica (enfriamiento, almacenamiento frío).

– Mejora del confort térmico (control de flujo de aire mejorado, reducción de corrientes de aire).

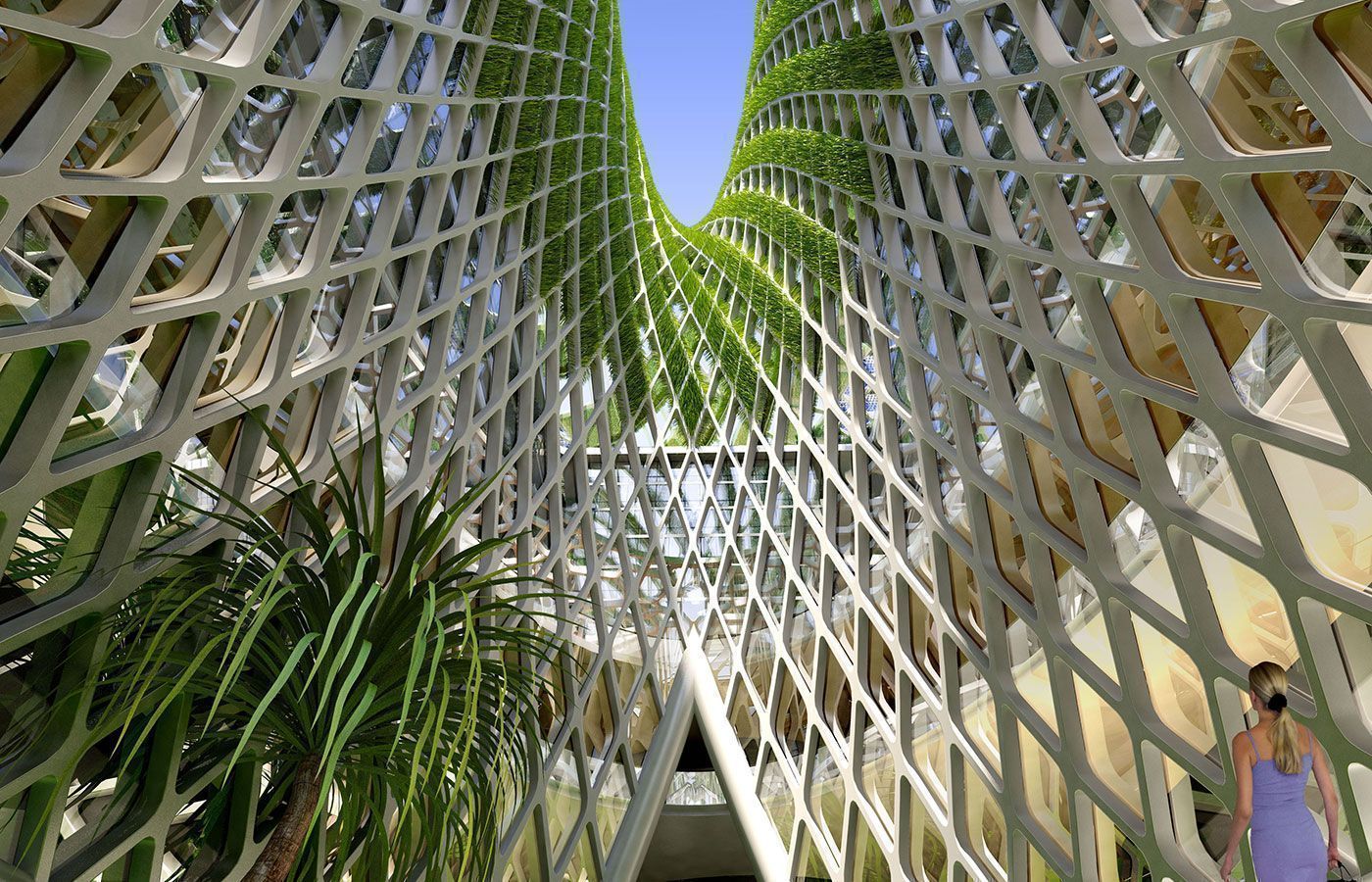

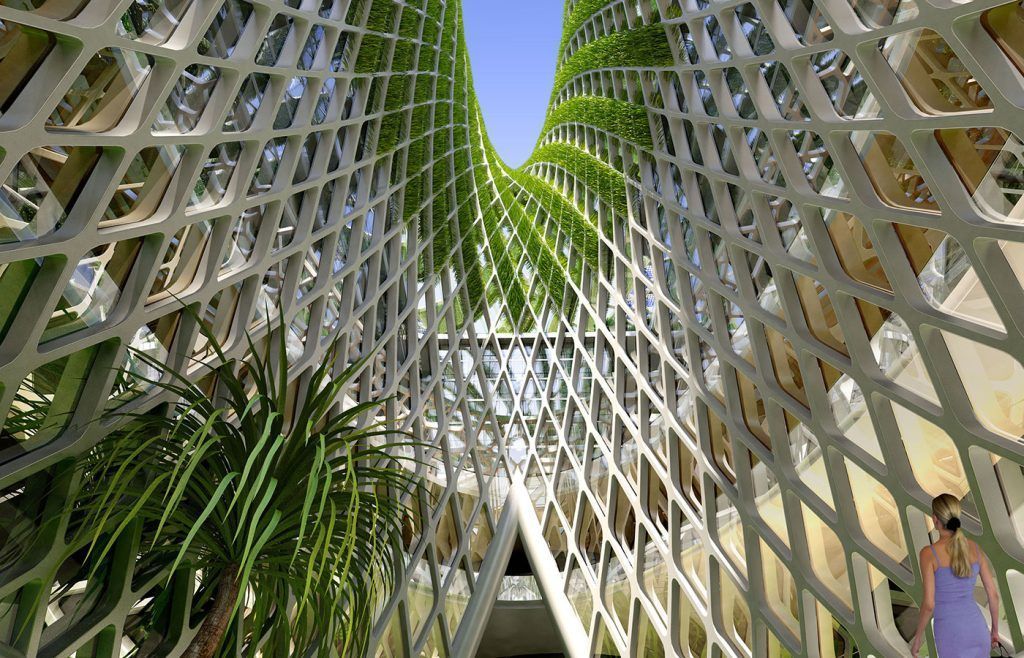

Se puede ver el diseño estructural del modelo de los megatárboles con una cubierta de vidrio en la parte inferior para crear el efecto chimenea desde el centro comercial y en la parte superior la integración de muros verdes refrescando la atmósfera por la evapo- transpiración de plantas.

Courtesy of Vincent Callebaut Architectures.

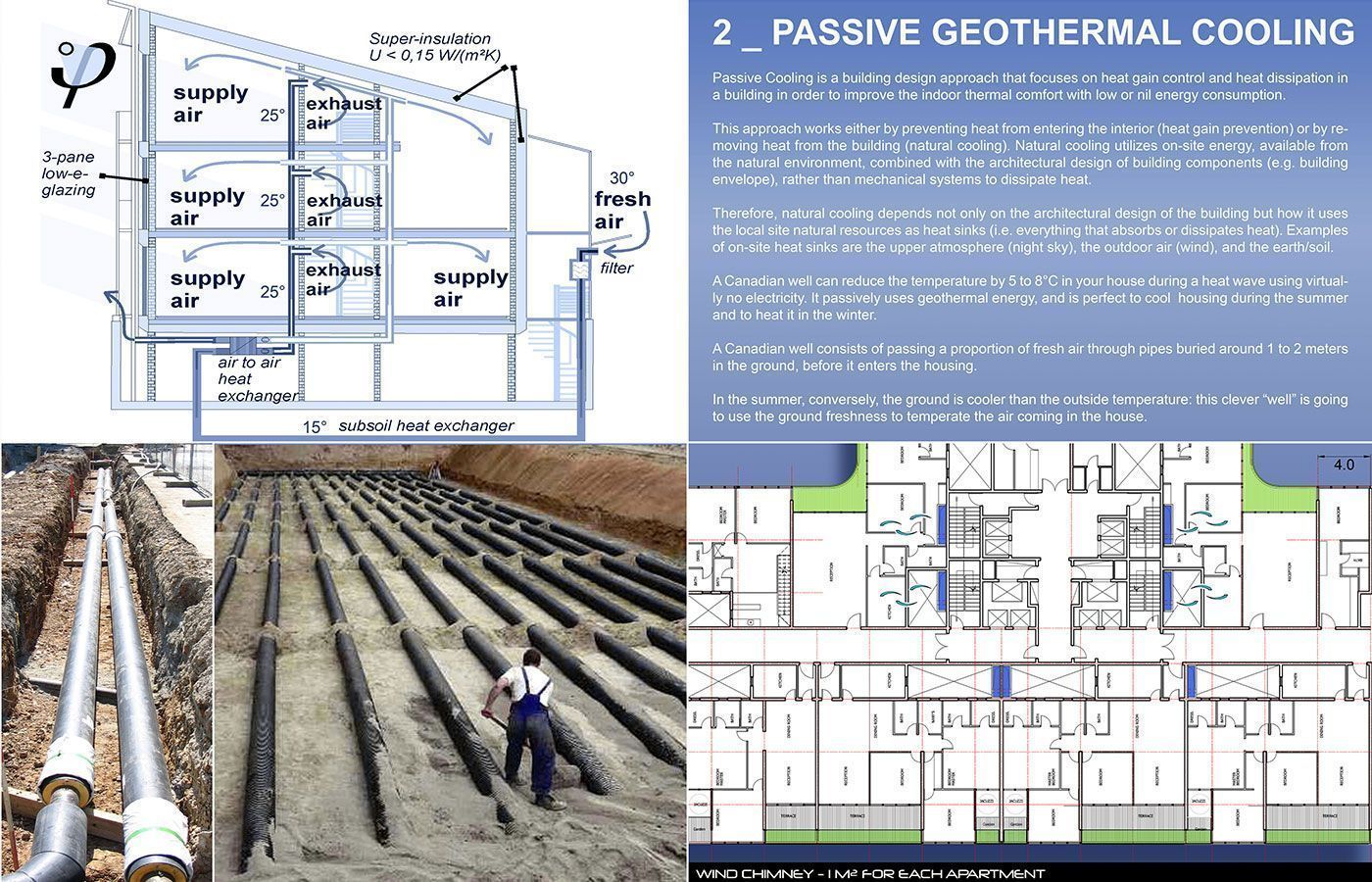

2. Refrigeración y calefacción geotérmica pasiva

Enfriamiento pasivo es un enfoque de diseño de edificios que se centra en el control de ganancia de calor y la disipación de calor en un edificio con el fin de mejorar el confort térmico interior con bajo o nulo consumo de energía.

Este método funciona evitando que el calor entre en el interior (prevención de la ganancia de calor) o mediante la eliminación del calor del edificio (enfriamiento natural). El enfriamiento natural utiliza la energía in situ, disponible en el ambiente natural, combinada con el diseño arquitectónico de los componentes del edificio (por ejemplo, envolvente del edificio), en lugar de sistemas mecánicos para disipar el calor.

Courtesy of Vincent Callebaut Architectures.

Un pozo canadiense puede reducir la temperatura de 5 a 8 ° C en cada apartamento durante una ola de calor sin prácticamente electricidad. Pasivamente utiliza la energía geotérmica, y es perfecto para refrescar los apartamentos durante el verano y para calentarlo en el invierno.

Un pozo canadiense consiste en pasar una proporción de aire fresco a través de tuberías enterradas alrededor de 2 a 3 metros en el suelo, debajo de los cimientos del edificio, antes de que entre en la vivienda.

En el verano, por el contrario, el suelo es más frío que la temperatura exterior: este inteligente “pozo” va a utilizar la frescura del suelo para templar el aire que entra en la vivienda.

Courtesy of Vincent Callebaut Architectures.

En el proyecto The Gate, proponemos integrar ejes de aire de 1 metro cuadrado a lo largo de todos los núcleos para actualizar naturalmente cada apartamento.

Utilizando bucles de tierra, las bombas de calor geotérmicas permiten mover la energía térmica entre el edificio y la tierra para proporcionar un método eficiente y respetuoso con el medio ambiente para calefacción y refrigeración de apartamentos y espacios comerciales, e incluso para ayudar a proporcionar agua caliente.

Courtesy of Vincent Callebaut Architectures.

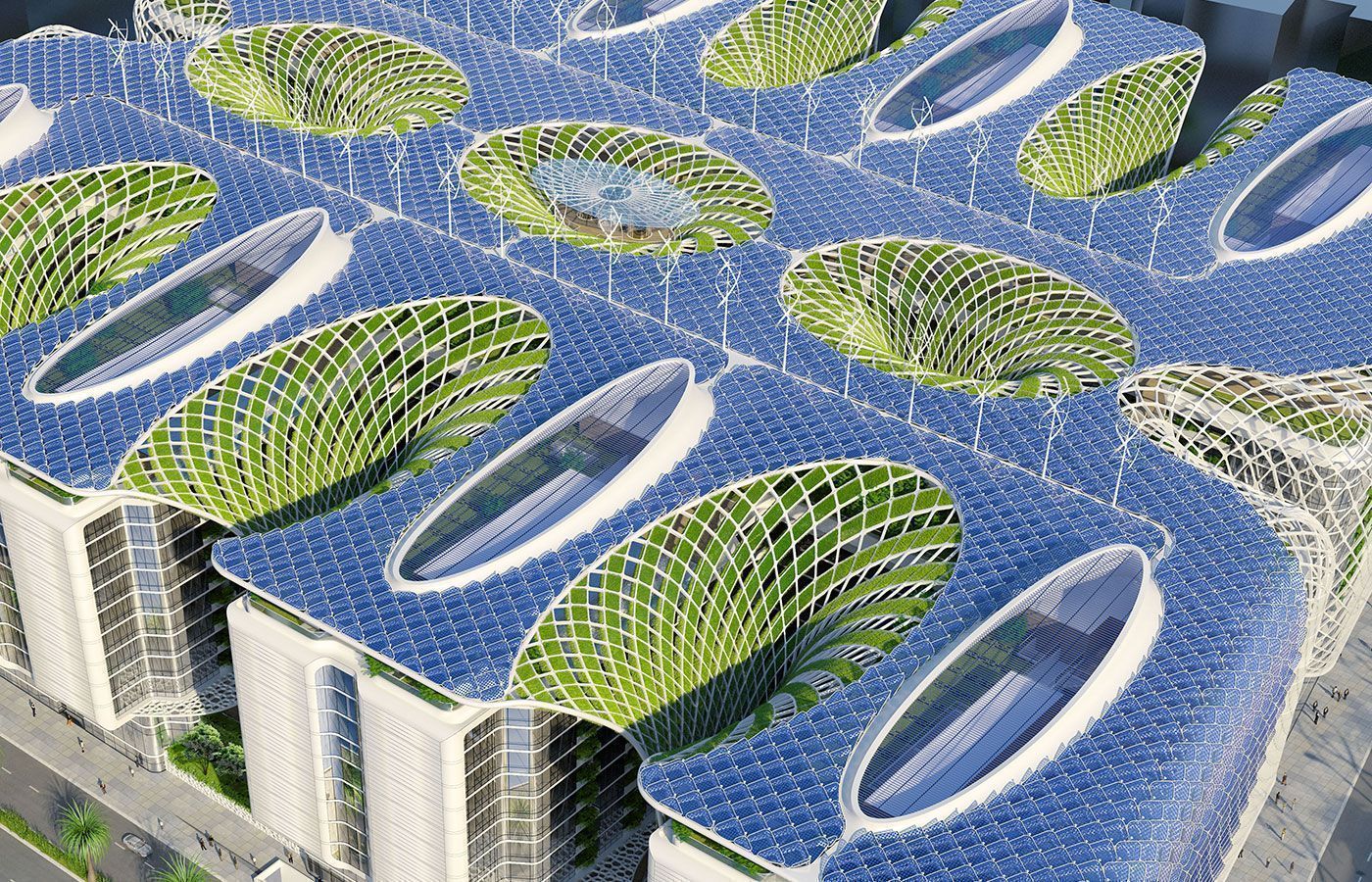

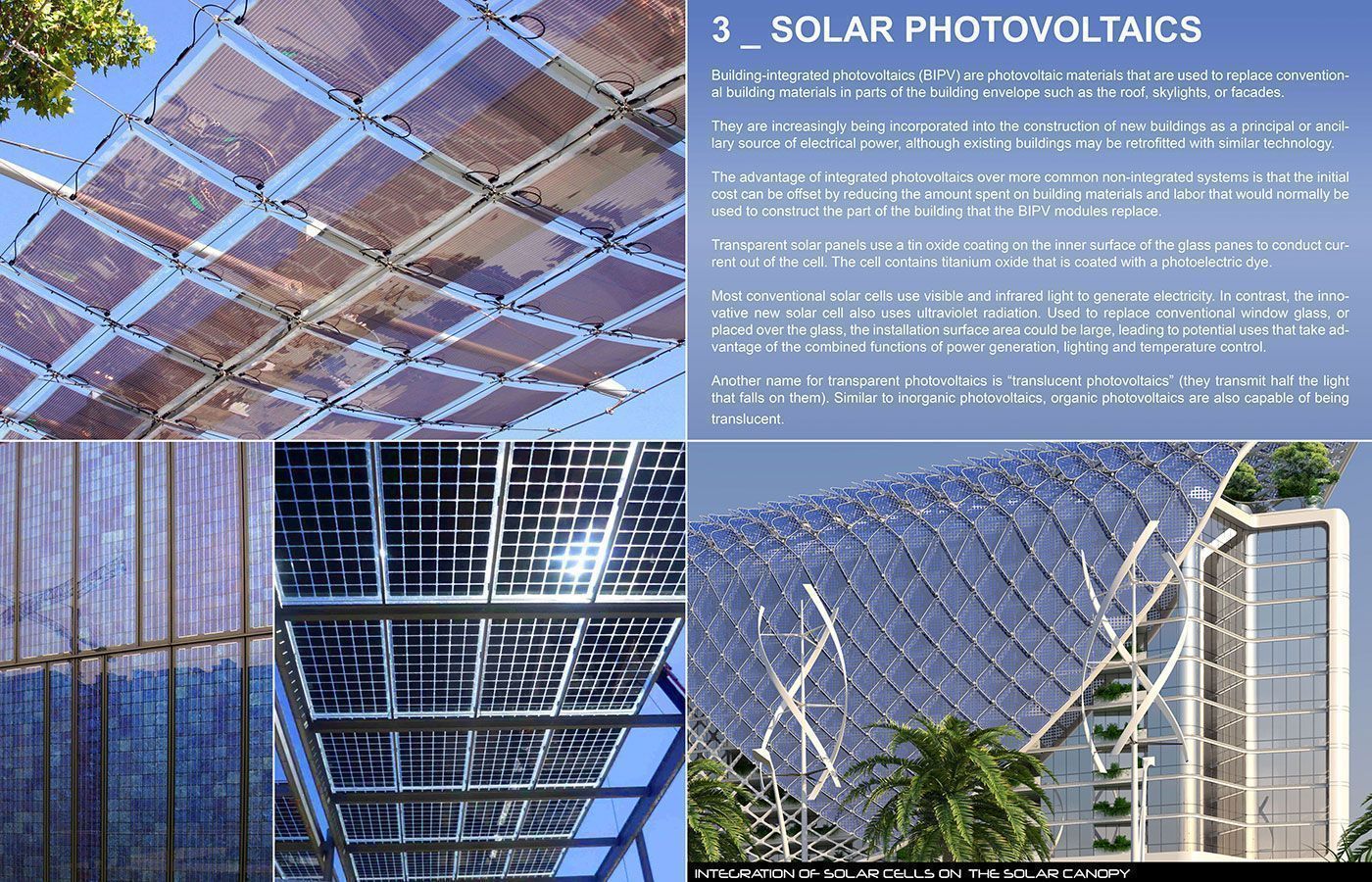

3. Células fotovoltaicas solares

La mayoría de las células solares convencionales utilizan luz visible e infrarroja para generar electricidad. En contraste, la nueva célula solar innovadora también utiliza radiación ultravioleta. Utilizada para reemplazar vidrio de ventana convencional, o colocada sobre el vidrio, la superficie de la instalación podría ser grande, llevando a los usos potenciales que aprovechan las funciones combinadas de generación de energía, iluminación y control de temperatura.

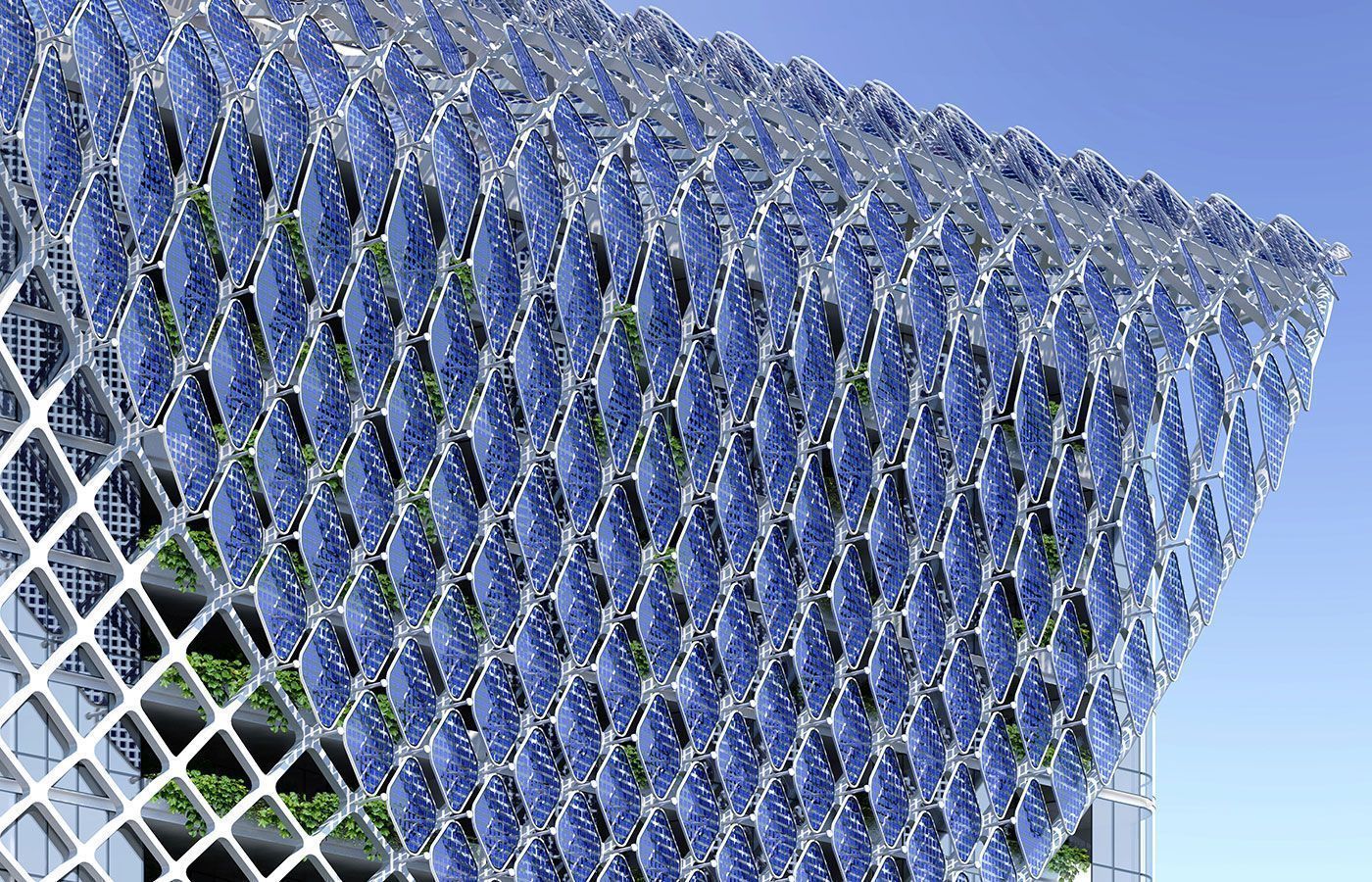

En el proyecto, el techo solar se cubrirá con paneles solares que crean sombras sobre los patios y el paseo y generarán in situ una gran parte de la electricidad necesaria para el edificio. Las células solares se integrarán en una capa de vidrio doble fácil de limpiar.

Courtesy of Vincent Callebaut Architectures.

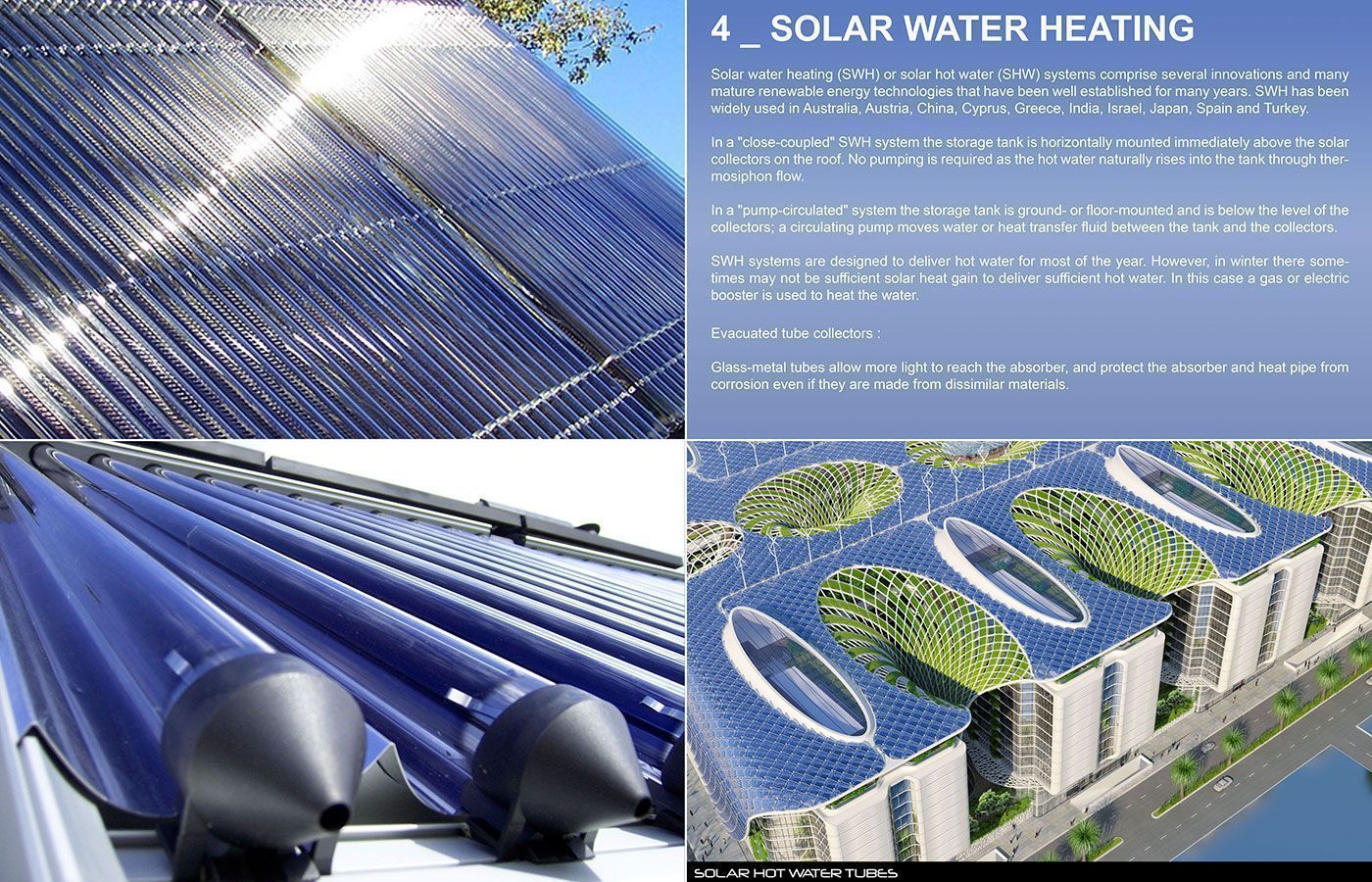

4. Tubos de calentamiento solar de agua

Los sistemas solares de calentamiento de agua o agua caliente solar comprenden varias innovaciones y muchas tecnologías maduras de energía renovable que han estado bien establecidas durante muchos años.

Los sistemas solares de calefacción de agua están diseñados para suministrar agua caliente en todos los baños y cocinas del edificio durante la mayor parte del año.

Los tubos de vidrio-metal que recogen el calor del sol y calientan el agua se integrarán en las formas elípticas que cubren las salas mecánicas en cada núcleo en el tejado.

Courtesy of Vincent Callebaut Architectures.

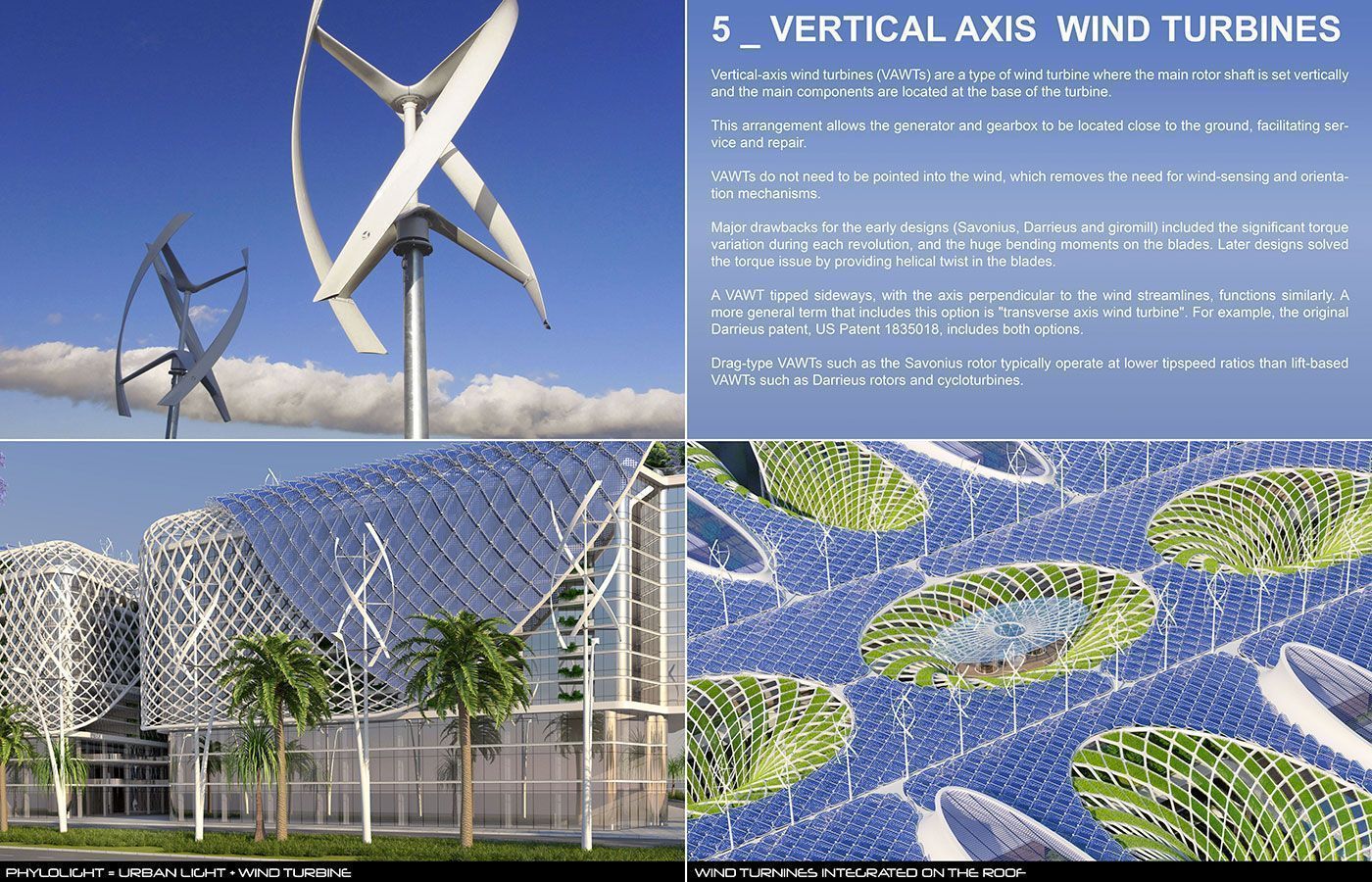

5. Turbinas de viento de eje vertical

Las turbinas eólicas de eje vertical son un tipo de aerogenerador en el que el eje del rotor principal está situado verticalmente y los componentes principales están situados en la base de la turbina.

Esta disposición permite que el generador y la caja de cambios estén situados cerca del suelo, facilitando el servicio y la reparación. Los principales inconvenientes de los primeros diseños (Savonius, Darrieus y giromill) incluyeron la significativa variación de par durante cada revolución y los grandes momentos de flexión de las palas. Los diseños posteriores resolvieron el problema del par de torsión al proporcionar un giro helicoidal en las cuchillas.

Estas turbinas eólicas helicoidales están situadas en el proyecto a lo largo de la calle interior en el techo para beneficiarse de los vientos predominantes y generar un máximo de electricidad. A lo largo de la calle Nozha, proponemos desarrollar para la Ciudad un nuevo prototipo energéticamente autosuficiente «La Phylolight», nueva hibridación entre una luz urbana y una turbina eólica vertical.

Courtesy of Vincent Callebaut Architectures.

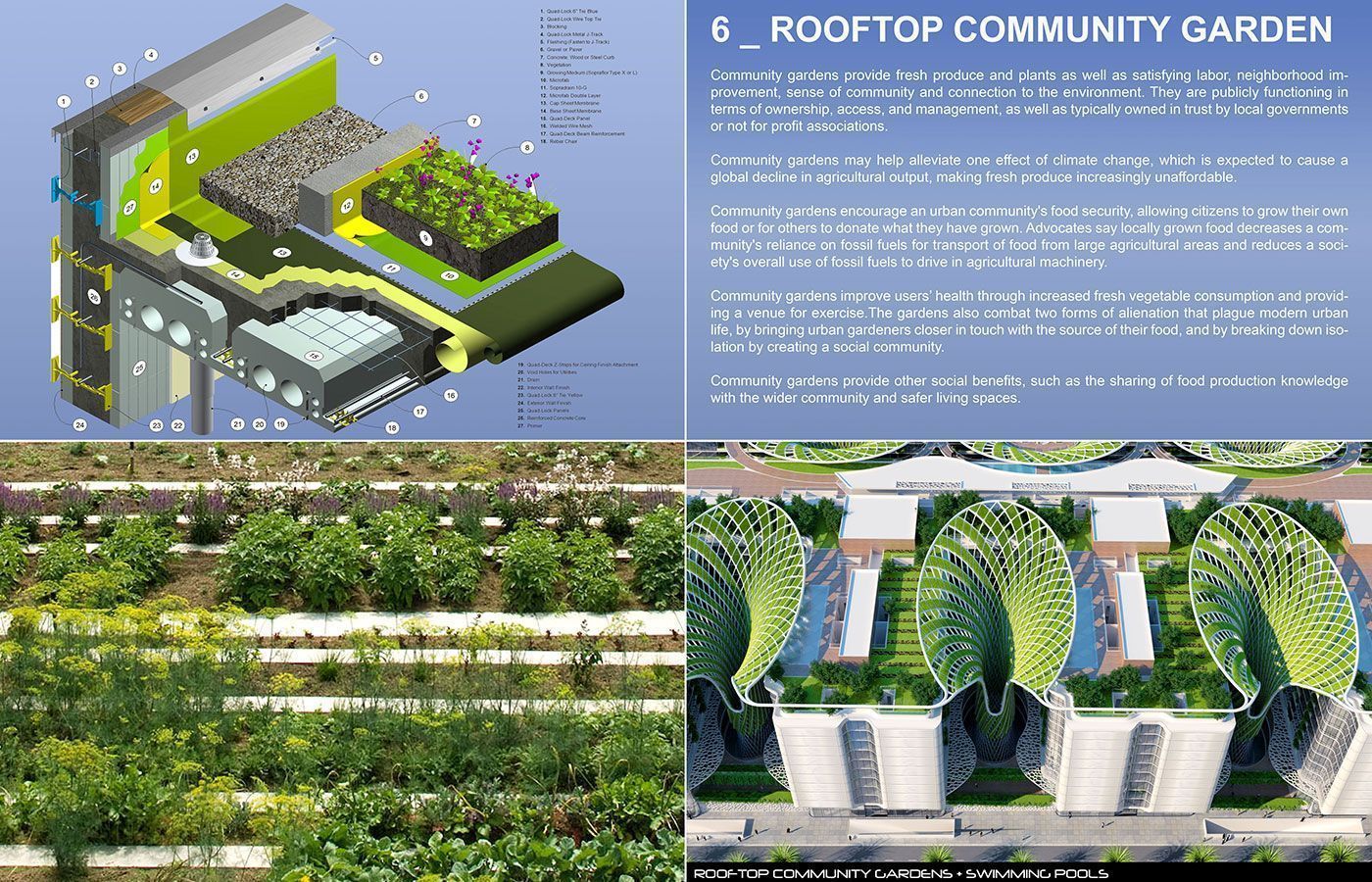

6. Jardines comunitarios en la azotea

Los jardines comunitarios proporcionan productos y plantas frescos, así como trabajo satisfactorio, mejora de vecindario, sentido de comunidad y conexión con el medio ambiente.

Los jardines comunitarios pueden ayudar a aliviar un efecto del cambio climático, que se espera provoque una disminución global de la producción agrícola, haciendo que los productos frescos sean cada vez más inasequibles.

Los jardines comunitarios mejoran la salud de los usuarios a través del aumento del consumo de vegetales frescos y proporcionan un lugar para hacer ejercicio. Los jardines también luchan contra dos formas de alienación que atormentan la vida urbana moderna, acercando a los jardineros urbanos a la fuente de su alimento y rompiendo el aislamiento creando una comunidad social.

En el proyecto The Gate, proponemos transformar la cubierta en un nuevo espacio de innovación para la vida social de todos los residentes del proyecto. Este gran jardín en el cielo integrará juegos infantiles para los niños, áreas deportivas, huertos de alimentos y huertos. Esta cubierta verde compensará la alta densidad de la construcción y será una capa de aislamiento perfecta por encima de los niveles residenciales para reducir el calentamiento urbano.

Courtesy of Vincent Callebaut Architectures.

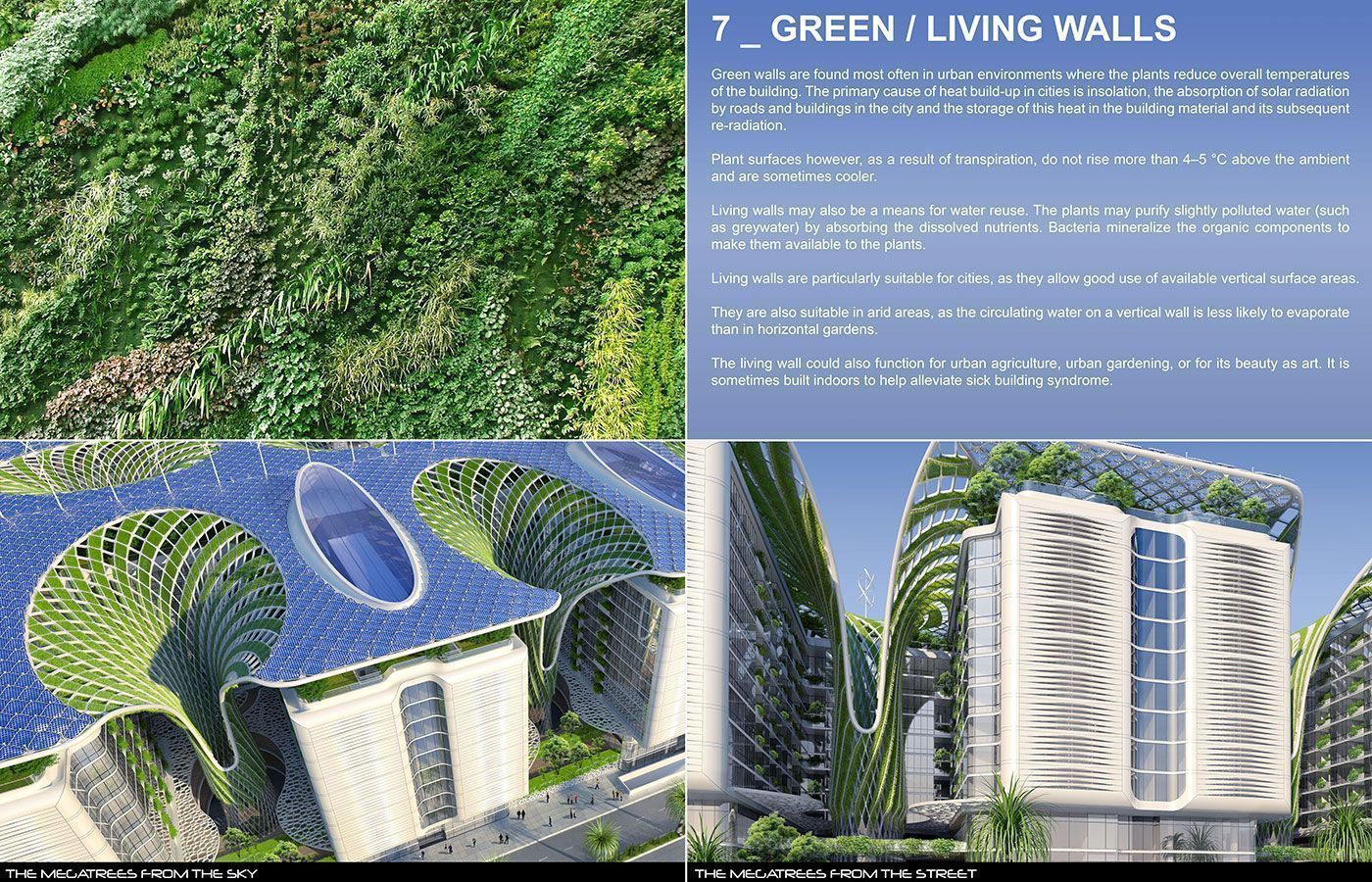

7. Paredes verdes / vivas

La causa principal de la acumulación de calor en las ciudades es la insolación, la absorción de la radiación solar por carreteras y edificios en la ciudad y el almacenamiento de este calor en el material de construcción y su subsiguiente radiación.

Las paredes verdes permiten reducir las temperaturas generales del edificio. Efectivamente, las superficies de las plantas, como resultado de la transpiración, disminuyen más de 4-5 ° C por debajo del ambiente. Las paredes vivas también pueden ser un medio para la reutilización del agua. Las plantas pueden purificar el agua ligeramente contaminada (tal como el agua gris) absorbiendo los nutrientes disueltos. Las bacterias mineralizan los componentes orgánicos para ponerlos a disposición de las plantas.

También son adecuados en zonas áridas, ya que el agua circulante en una pared vertical es menos probable que se evapore que en jardines horizontales. En el proyecto, los 9 megaárboles serán cubiertos por paredes vivas. A lo largo de la calle interior, las paredes de la cortina serán puntuadas por las paredes verdes para diseñar las entradas principales hacia cada bloque de vivienda.

Courtesy of Vincent Callebaut Architectures.

8. Hogar Inteligente – Automatización del hogar

Las interfaces de usuario permiten controlar las diferentes zonas / habitaciones / control de temperatura (calefacción y refrigeración) / control de iluminación / Control de ventilación.

Se utilizan multi-sensores para detectar el número de personas en la habitación, movimiento, temperatura y nivel de luz (Día / Noche). La automatización HVAC natural permite alcanzar un clima perfecto. Se puede usar de la aplicación de automatización para controlar la temperatura requerida antes de llegar a su casa mientras ahorra electricidad.

Courtesy of Vincent Callebaut Architectures.

En conclusión, respetando las normas bioclimáticas y gracias a la integración de las energías renovables, el proyecto tiene como objetivo reducir progresivamente la demanda de ventilación mecánica e iluminación artificial, incrementando en todas las partes del proyecto los sistemas de ventilación y de iluminación natural. El leitmotiv de la “Residencia The Gate” es transformar la ciudad en un ecosistema, transformar el barrio en un bosque.



Courtesy of Vincent Callebaut Architectures.

Instalaciones del proyecto

Health Club & Spa, Gimnasio, Centro de Negocios, Salón de Visitantes (VIP Lounge) para residentes, Salas de Reuniones para Residentes, Zonas Verdes, Muros y Terrazas en la cubierta, Centro Internacional de Belleza, Oficina de Correos, Club de niños & Area de niños, Restaurantes y cafeterías , Tiendas de minoristas de marca, Tiendas de alimentos saludables y Fast Foods, Mega Hyper Market, Servicio de Conserjería por planta, Servicio de hotel para todos los apartamentos residenciales, tales como mantenimiento de la casa / Lavandería / Servicios de catering / Vigilancia de los niños / 24/7 / Recepción, Alquiler de Coches & Servicio de aparcacoches, Servicios de transporte (Limusina de lujo), Centro Médico / Farmacia 24/7 / Transporte a Hospital si es necesario, Servicio de Cuidado de Mascotas, Servicios Bancarios / ATM / 24/7, Entrada y Estacionamiento Residencial en garaje pasando por puertas inteligentes con ID Especial usando núcleos residenciales con ascensores inteligentes, puertas de salida y señales de salida / camino a las salidas, mantenimiento completo para sistemas de plomería (MEP), así como sistema de suministro de agua y mantenimiento todo el dí  24/7.

MÁS CRÉDITOS Green Certification: Leed Gold Plus. Arquitecto local: K&A Design, Injaz Development.
